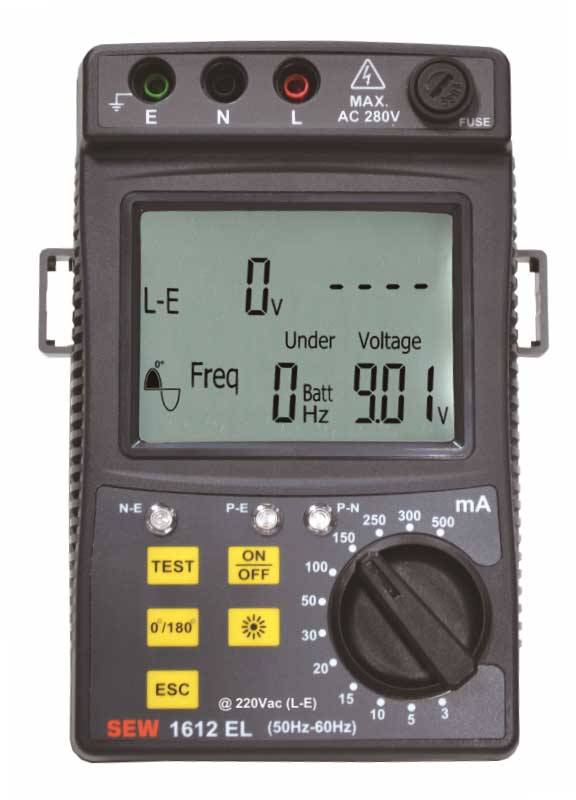

Измеритель параметров УЗО SEW 1612 EL
Компактный цифровой тестер УЗО (АС-типа). Измерение времени отключения 1мс…2,999 с (разреш. 1 мс). Номинальное напряжение сети (ф-з) ~220В ±3% (50/ 60 Гц). Испытательный ток: 12 номиналов значения диф. тока (дискр. установка 3 мА/…./500 мА). Индикация ошибки подключения (3 св./диода: N-E / P-N, P-E). Задание нач. фазы тестирования (0° или 180°). Индикация частоты напряжения (Hz) и полярности полуволны отключения УЗО. Измерение напряжения «ф-з/ ф-н»: ~10…280В/ ±2% (разреш. 1 В). Микропроцессорное управление, индикация разряда батарей, автовыключение питания, Удержание результата измерения.
Измеритель параметров УЗО SEW 1612 EL
SEW 1612 EL | ||
---|---|---|
Параметр | Значение | |
8012 EL | 1612 EL | |
ОТКЛЮЧАЮЩИЙ ДИФФЕРЕНЦИАЛЬНЫЙ ТОК (∆IN) | ||
Значения дифференциального тока | 3/ 5/ 10/ 15/ 20/ 30/ 50/ 100/ 150/ 250/ 300/ 500 мА (фиксированые значения) | |
Погрешность установки тока | ± 5 % ± 1мА | |
Начальная фаза теста | установка вручную: 0° или 180° (цепь «фаза – земля») |
|
Индикация полярности | выбирается полярность волны («+»/ «-»), выключающей УЗО | |
ВРЕМЯ ОТКЛЮЧЕНИЯ | ||
Диапазон измерений | 1 мс ... 2 ,999 с | |
Максимальное разрешение | 1 мс | |
Погрешность измерений | ± 2 мс | |
ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ В ТЕСТИРУЕМОЙ ЦЕПИ | ||
Номинальное Uвх (L-E/ L-N) | 220 В ± 3% 50/ 60 Гц (фаза-земля/ фаза-нейтраль) | |
Измеряемое напряжение | 10 В ...280 В (50/ 60 Гц) значение в момент начала теста УЗО |
|
Разрешение | 1 В | |
Погрешность измерений | ± 2 % + 1В | |
ОБЩИЕ ДАННЫЕ | ||
Дисплей | ЖК-индикатор с подсветкой (3 1/2 разряда, 78 х 76 мм) | |
Входные гнезда (E, N, L) | На торцевой кромке | На лицевой панели |
Условия эксплуатации | 0 °C ... +40 °C, относительная влажность < 80 % | |
Условия хранения | -10 °C ... +50 °C, относительная влажность < 80 % | |
Напряжение питания | 1,5 В х 6 (тип АА) | |
Габаритные размеры | 221 х 110 х 57 мм | 163 х 122 х 6 7 мм |
Масса | 695 г (с батареей питания) | 612 г (с батареей питания) |
Измеритель параметров УЗО SEW 1612 EL
Стандартная комплектация: Измерительные провода (3 шт.), источник питания (8 шт.), предохранитель, плечевой ремень, руководство по эксплуатации.
