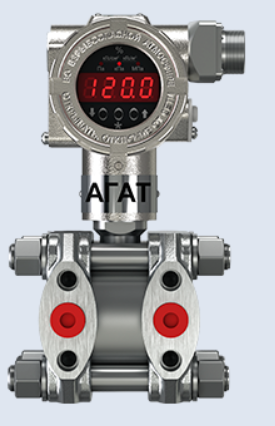

Датчик давления - разрежения Агат-100МТ-ДИВ

Описание

Датчики давления - разрежения Агат-100МТ-ДИВ предназначены для непрерывного измерения и преобразования давления-разрежения рабочих сред (жидкости, пара, газа) - в унифицированный токовый выходной сигнал 4-20 мА, 0-5 мА, цифровой сигнал по HART протоколу или по протоколу Modbus на базе интерфейса RS-485.

по запросу

Датчик давления - разрежения Агат-100МТ-ДИВ

Степень защиты датчиков от воздействия пыли и воды соответствует группе IP66/IP67 по ГОСТ 14254. Датчики соответствуют требованиям технического регламента ТР ТС 020/2011, системе добровольной сертификации ИНТЕРГАЗСЕРТ. Датчики соответствуют требованиям сейсмостойкости 9 баллов по шкале MSK-64, климатическому исполнению B (ГОСТ 15150-69). Датчики взрывозащищенного исполнения соответствуют требованиям технического регламента ТР ТС 012/2011 и предназначены для работы во взрывобезопасных и взрывоопасных условиях. Датчики соответствует требованиям СДС Интергазсерт, Морского регистра и требованиям функциональной безопасности SIL 2/3.

Избыточное давление имеет место в том случае если имеется положительная разность между измеряемым давлением и барометрическим. То есть избыточное давление — это величина на которую измеряемое давлением больше барометрического.

Вакуум или по-другому вакуумметрическое давление — это величина на которую измеряемое давление меньше барометрического. Если избыточное давление обозначается в положительных единицах, то вакуум в отрицательных.

Барометрическое давление — это абсолютное давление земной атмосферы. Свое название этот тип давления получил от измерительного прибора барометра, который как известно определяет атмосферное давление в определенный момент времени при определенно температуре и на определенной высоте над уровнем моря. Относительно этого давления определяются избыточное давление и вакуум.

Датчик давления - разрежения Агат-100МТ-ДИВ

Пределы основной погрешности измерения	±0,05; ±0,065; ±0,075; ±0,1; ±0,15, ±0,2; ±0,25; ±0,5; ±1%
Верхние пределы измерения	min: Разряжение -0,125 кПа Избыточное давление 0,125 кПа max: Разрежение -100 кПа Избыточное давление 2,4 МПа
Виды взрывозащиты	0Ех ia IIС Т5 Ga Х 1Ex db IIС T5 Gb Х1Ех db [ia Ga] IIС T5 Gb Х
Выходной сигнал постоянного тока	4-20 мА 20-4мА 4-20 мА с корнеизвлечением 0-5 мА (Внеш. преобразователь)
Выходной цифровой сигнал	HART® 5, 7 Modbus RTU (RS-485)
Корпус	Алюминиевый сплав АК-12пч ГОСТ 1583 (Alloy ADC-12 JIS H 5302-2000), цвет светло-серый RAL7035 (базовое исполнение) Алюминиевый сплав АК-12пч ГОСТ 1583 (Alloy ADC-12 JIS H 5302-2000), цвет красный RAL3020 Алюминиевый сплав АК-12пч ГОСТ 1583 (Alloy ADC-12 JIS H 5302-2000), цвет синий RAL5017 Нержавеющая сталь Корпус электронного преобразователя датчиков поворачивается относительно преобразователя давления на ±180º от установленного положения на предприятии – изготовителе.
Материал мембраны	Титан ВТ9 ГОСТ 19807 Сталь 316L EN 10088-2 Сплав 36НХТЮ ГОСТ 10994
Исполнение присоединительного штуцера	Сталь 12Х18Н10Т, ГОСТ 5632 (базовое исполнение) Сталь 10Х17Н13М2Т, ГОСТ 5632
Присоединение к процессу	М20×1,5 (наружная) К1/2 (наружная или внутренняя) К1/4 (наружная или внутренняя) 1/2NPT (наружная или внутренняя) 1/4NPT (наружная или внутренняя) G1/2 (наружная)
Корпусные детали	Сталь 10Х17Н13М2Т ГОСТ 5632 Сталь 12Х18Н10Т ГОСТ 5632
Кольцо уплотнительное	Резина НО-68-1 ТУ 381051082
Индикация	Светодиодный цифровой индикатор. Индикатор поворачивается на 360° с шагом 90°. Поддерживает работоспособность при низких температурах окружающего воздуха до -60 °C Цвет индикации по умолчанию красный.
Диапазон рабочих температур эксплуатации	-10…70 °С -43…80 °С -45…80 °С -60…80 °С
Пылевлагозащита	IP66, IP67
Напряжение питания	от 14 до 42В (Ном. 24В)
Сопротивление нагрузки	Не менее 250 Ом
Электронное демпфирование выходного сигнала	Значения времени выбираются из стандартного ряда: 0; 0,2; 0,4; 0,8; 1,6; 3,2; 6,4; 12,8; 25,6 с
Виброустойчивое исполнение по ГОСТ Р 52931	V2; L3
Среднее время наработки	220 000 ч
Вес без упаковки	от 1,2 до 12,3 кг
Средний срок службы	20 лет
Межповерочный интервал	5 лет
Гарантийный срок	5 лет
Дополнительные опции	Дополнительная технологическая наработка датчиков 360 ч. Вывод значения температуры приемника давления по протоколу HART (не является метрологической характеристикой). Солнцезащитный козырек.
