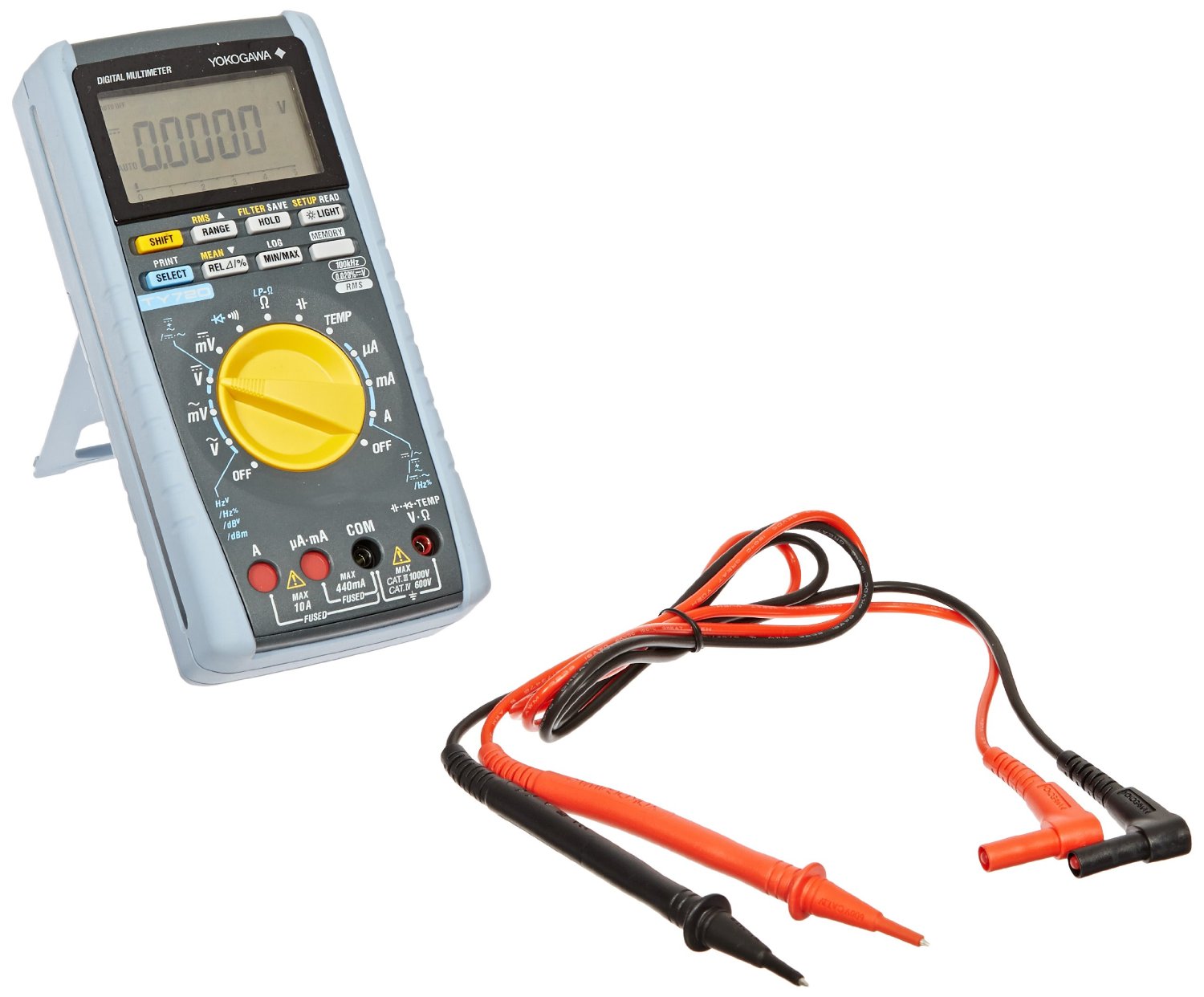

Мультиметр цифровой - Yokogawa (Йокогава) TY710
Описание

Интерфейс связи с ПК;
Передача данных в режиме реального времени;
Математические функции: статистика, логарифм, относительные вычисления;

Мультиметр цифровой - Yokogawa (Йокогава) TY710

Профессиональные цифровые мультиметры серии TY710 являются универсальными тестовыми приборами и позволяют измерять весь набор электрических параметров, которые могут охватить приборы такого класса. Большой набор дополнительных функций, таких как память на 1600 измеренных значений, связь с персональным компьютером, передача данных в режиме реального времени, значительно расширяют область применения этих мультиметров — от сервисного обслуживания до позиций штатных измерительных приборов в автоматизированных схемах измерений.

Мультиметр цифровой - Yokogawa (Йокогава) TY710

Условия испытания: Температура и влажность = 23 ± 5°C, отн. влажность не более 80% RH; Точность = ± (% от показаний + ед.младш.разряда). Примечание: Время отклика - это время, требуемое для достижения точности, указанной для сооответствующего диапазона.

Спасибо!
Наши специалисты свяжутся с Вами в ближайшее время
Диапазон Разрешение Точность Входное сопротивление Максимальное входное напряжение
Измерение напряжения постоянного тока
50 мВ 0,001 мВ 0,05+10 Приблизительно 100 МОм 1000 В постоянного тока

1000 В переменного тока (действующее)
500 мВ 0,01 мВ 0,02+2
2400 мВ 0,1 мВ
5 В 0,0001 В 0,025+5 10 МОм
50 В 0,001 В 0,03+2
500 В 0,01 В
1000 В 0,1 В
NMRR (коэффициент подавления помех от сети питания): не менее 80 дБ для 50/60 Гц ± 0,1% при диапазоне 50 мВ, не менее 70 дБ для 50/60 Гц ± 0,1%
CMRR (коэффициент ослабления синфазного сигнала): не менее 100 дБ для 50/60 Гц (Rs = 1k ). Время отклика: не более 0,3 секунды
Измерение напряжения переменного тока [RMS (действующее)]
Диапазон Разрешение Точность Входное полное сопротивление Максимальное входное напряжение
10 - 20 Гц 20 Гц - 1 кГц 1 - 10 кГц 10 - 20 кГц 20 - 50 кГц 50 - 100 кГц
Связь по переменному току, обнаружение RMS, пик фактор для диапазона 1000 В: 1,5; крест фактор для других диапазонов: 3
50 мВ 0,001 мВ - - - - - 11 МОм < 50 пФ 1000 В перем. тока действующее

1000 В пост. тока
500 мВ 0,01 мВ 1,5+30*1 0,7+30*1 2+40*1 - -
5 В 0,0001 В
50 В 0,001 В 10 МОм < 50 пФ
500 В 0,01 В
1000 В 0,1 В *2 *2 3+30*2 -
*1: Для 5...100% диапазона.
*2: Для 10...100% диапазона. CMRR (коэффициент ослабления синфазного сигнала): не менее 80 дБ для DC 60 Гц (Rs = 1k ). Время отклика: не более 1 сек.
Измерение постоянного тока
Диапазон Разрешение Точность Падение напряжения Максимальный входной ток
500 мкА 0,01 мкА 0,2+5 <0,11 мВ/мкА 440 мА (защищ. предохранителем)
5000 мкА 0,1 мкА
50 мА 0,001 мА <4 мВ/мА
500 мА *3 0,01 мА
5 А 0,0001 мА 0,6+10 <0,1 В/A 10 А (защищ. предохранителем)
10 А 0,001 А 0,6+5
Время отклика: не более 0,3 секунды.
*3: Для диапазона 500 мА максимальный ток испытания - 440 мА.
Измерение переменного тока [действующее значение]
Диапазон Разрешение Точность Падение напряжения Максимальный входной ток
10 - 20 Гц 20 Гц - 1 кГц 1 - 5 кГц
Крест фактор (действующее): 3
500 мкА 0,01 мкА 1,5+20 1+20 - <0,11 мВ/мкА 440 мА (защищ. предохранителем)
5000 мкА 0,1 мкА
50 мА 0,001 мА <4 мВ/мА
500 мА *3 0,01 мА
5 А 0,0001 мА 1,5+20 1+20 - <0,1 В/A 10 А (защищ. предохранителем)
10 А 0,001 А
Точность указана для 5...100% диапазона (для диапазона 10А - 10...100% от диапазона). Время отклика: не более 1 секунды.
*3: Для диапазона 500 мА максимальный ток испытания - 440 мА.
DCV + ACV
Диапазон Разрешение Точность Входное полное сопротивление Максимальное входное напряжение
DC,10 - 20 Гц DC, 20 Гц - 1 кГц DC,1 - 10 кГц DC,10 - 20 кГц DC, 20 - 50 кГц DC, 50 - 100 кГц
Связь по переменному току, обнаружение RMS, пик фактор для диапазона 1000 В: 1,5; крест фактор для других диапазонов: 3
5 В 0,0001 В 1,5+10*1 1+10*1 2+10*1 - - 11 МОм < 50 пФ 1000 В постоянного тока

1000 В переменного тока (действующее)
50 В 0,001 В 10 МОм < 50 пФ
500 В 0,01 В
1000 В 0,1 В *2 *2 -
*1: Для 5...100% диапазона.
*2: Для 10...100% диапазона. CMRR (коэффициент ослабления синфазного сигнала): не менее 80 дБ для DC 60 Гц (Rs = 1k ). Время отклика: приблиз. 2 сек.
DCA + ACA
Диапазон Разрешение Точность Падение напряжения Максимальный входной ток
DC, 10 - 20 Гц DC, 20 Гц - 1 кГц DC, 1 - 5 кГц
Максимальное эффективное отображение: 50 000, крест фактор: 3
500 мкА 0,01 мкА 2+10 1,5+10 - <0,11 мВ/мкА 440 мА (защищ. предохранителем)
5000 мкА 0,1 мкА
50 мА 0,001 мА <4 мВ/мА
500 мА *3 0,01 мА
5 А 0,0001 мА 2+10 1,5+10 - <0,1 В/A 10 А (защищ. предохранителем)
10 А 0,001 А
Точность указана для 5...100% диапазона (для диапазона 10А - 10...100% от диапазона). Время отклика: приблиз. 2 секунды.
*3: Для диапазона 500 мА макс. ток испытания - 440 мА.
Измерение сопротивления
Диапазон Разрешение Точность Максимальный ток испытания Напряжение разомкнутой цепи Напряжение защиты входа
500 Ом 0,01 Ом 0,1+2*1 < 1 мA < 2,5 В 1000 В действующее
5 кОм 0,001 кОм < 0,25 мA
50 кОм 0,01 кОм < 25 мкA
500 кОм 0,01 кОм < 2,5 мкA
5 МОм 0,001 МОм 0,5+2 < 1,5 мкA
50 МОм 0,001 МОм 1+2 < 0,13 мкA
*1: Точность после калибровки нуля. Время отклика: для 500 Ом ... 500 кОм - не более 1 секунды, для 5 МОм... 50 МОм - не более 5 секунд.
Контроль непрерывности
Диапазон Разрешение Звуковой сигнализатор непрерывности Ток испытания Напряжение разомкнутой цепи Значение
Максмально эффективное отображение: 5000
500 Ом 0,1 Ом Зуммер при 100 ± 50 Ом или меньше Приблизительно 0,5 мА < 5 В 1000 В действующее
Проверка диода
Диапазон Разрешение Точность Ток проверки (Vf = 0,6 В) Напряжение разомкнутой цепи Напряжение защиты входа
2,4 В 0,0001 В 1+2 Приблизительно 0,5 мА < 5 В 1000 В действующее
Измерение температуры
Диапазон Разрешение Точность Напряжение защиты входа
-200 - 1372 °C 0,1 °C 1+1,5 °C 1000 В действующее
Датчик температуры: термопара типа K (опция)
Емкость
Диапазон Разрешение Точность Напряжение защиты входа
Максимально эффективное отображение: 5000
5 нФ 0,001 нФ 1+5*1 1000 В действующее
50 нФ 0,01 нФ
500 нФ 0,1 нФ
5 мкФ 0,001 мкФ
50 мкФ 0,01 мкФ
500 мкФ 0,1 мкФ 2+5
5 мФ 0,001 мФ 3+5
50 мФ 0,01 мФ
*1: Точность после калибровки нуля.
Измерение частоты
Диапазон (автоматическое переключение) Разрешение Точность
Связь по переменному току, максимально эффективное отображение: 9999
2,000 - 9,999 Гц 0,001 Гц 0,02+1*1
9,00 - 99,99 Гц 0,01 Гц
90,0 - 999,9 Гц 0,1 Гц
0,900 - 9,999 кГц 0,001 кГц
9,00 - 99,99 кГц 0,01 кГ *2
*1: Для 10...100% входного напряжения или диапазона по току
*2: Для 40...100% входного напряжения или диапазона по току
Коэффициент заполнения (%)
Диапазон Разрешение Точность
10 - 90 % 1 % ± 1%*1
*1: Для входа прямоугольной волны с частотой в пределах 10,00... 500,0 Гц
Для 40...100% входного напряжения или диапазона по току
Общие характеристики
Параметр Значение
Функции измерения Напряжение постоянного тока (DC), напряжение переменного тока (AC), DCV+ACV, постоянный ток (DC), переменный ток (AC), DCA+ACA, сопротивление, частота, температура, емкость, период, вычисление децибел, проверка целостности, тестирование диодов
Дополнительные функции Удержание данных/ автоматическое удержание, удержание диапазона, максимум/минимум/средние значения сопротивление, емкостной ноль, вычисление относительного и процентного значения, память ручного режима, память режима регистрации, автоматическое выключение питания, задняя подсветка (белый светодиод (LED))
Дисплей 5-значный ЖКД, 7-сегментный;
Цифровой дисплей: Основной дисплей [50000] счетов, Под-дисплей [50000] счетов;
Линейный индикатор: 51-сегмент;
Индикатор полярности появляется автоматически при отрицательной полярности;
Индикатор выхода за пределы диапазона "OL";
Индикатор разряженных батарей появляется при минимальном рабочем напряжении (и ниже)
Скорость измерений 6 раз/с (Частота: 1 раз/с, Емкость: макс. 0,03 раз/с (50 мФ), Сопротивление: 4 раза/с);
Линейный индикатор: 15 раз/с
Рабочая температура и влажность От - 20 до 55°C; не выше 80% RH (без конденсации) от 40 до 55°C: не выше 70% RH
Температура и влажность для хранения От - 40 до 70°C; не выше 70% RH (без конденсации)
Температурный коэффициент Добавить погрешность 0,05/°C к базовой погрешности при температуре от - 20 до 18°C и от 28 до 55°C. Для непрерывных измерений, добавить 1 цифру/°C для напряжения пост. тока (DCV) и тока пост. тока (DCA). (Добавить 3 цифры/°C для диапазонов 50 мВ, 5A, и 10A)
Источник питания Четыре сухих батареи AA (R6)
Срок действия батарей Приблизительно 120 часов (для непрерывного измерения напряжения постоянного тока (DC) с помощью щелочных батарей)
Выдерживаемое напряжение 6,88 кВ в течение 5 секунд (между входными клеммами и корпусом)
