Принцип измерений расхода основан на измерении скорости потока посредством измерений разности времени прохождения ультразвуковых импульсов по направлению и против направления потока. Разность времени пропорциональна скорости потока. По измеренной скорости потока и заданной площади поперечного сечения трубопровода вычисляется объемный расход и прошедший объем жидкости. Расходомеры работают как в прямом, так и при обратном (реверсивном) движении потока измеряемой среды в трубопроводе.

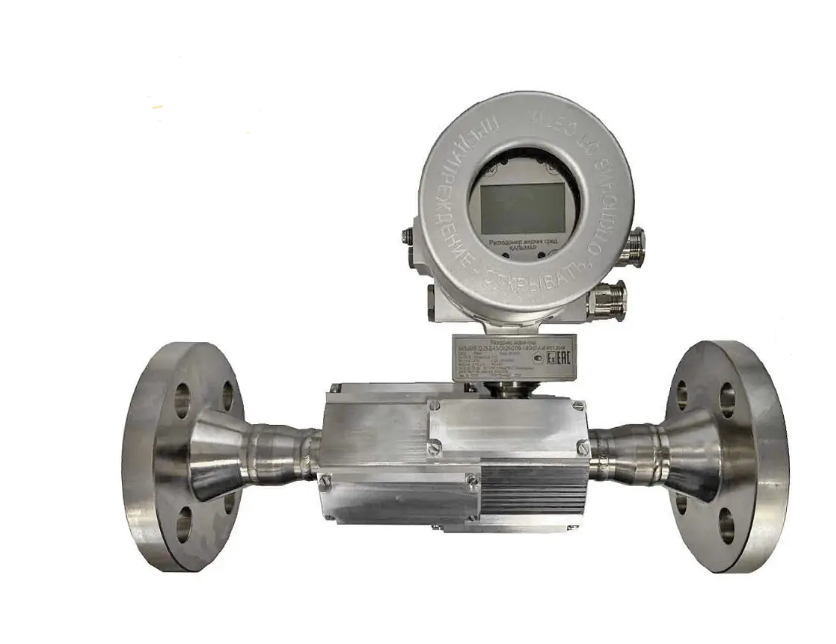

Расходомеры имеют одноблочное и многоблочное конструктивные исполнения.
Расходомеры многоблочного исполнения состоят из первичного преобразователя (далее – ПП), кабеля связи, вторичного преобразователя (далее – ВП). Расходомеры одно-блочного исполнения состоят из ПП, конструктивно совмещенного с ВП.
ПП в зависимости от исполнения имеют один, три или шесть акустических каналов. Каждый акустический канал формируется парой пьезоэлектрических преобразователей.
По способу присоединения к трубопроводу ПП имеют исполнения с фланцевым, сварным, резьбовым или цапковым присоединением.
По числу выходных сигналов расходомеры являются двухканальными с цифровым и аналоговым выходами.
Расходомеры изготавливаются в общепромышленном и взрывозащищенном исполнениях.
Расходомеры с подключенными к ним плотномерами обеспечивают выдачу в систему верхнего уровня по цифровому выходному сигналу в соответствии с протоколом информационного обмена значения массового расхода измеряемой среды в выбранных единицах измерений (т/ч, кг/ч, кг/мин, г/с), значения плотности измеряемой среды в вы-бранных единицах измерений (т/м³, кг/м³, г/л) и массы измеряемой среды в выбранных единицах измерений (т, кг, г).
Заводской номер в виде цифрового или буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится на маркировочную табличку. Общий вид (схема) маркировочной таблички представлен на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено.
Для ограничения доступа в целях несанкционированной настройки и вмешательства производится опломбирование посредством нанесения пломбы на винты платы ВП.
Расходомеры имеют встроенное программное обеспечение (далее – ПО), разработанное предприятием-изготовителем, которое устанавливается в энергонезависимую па-мять при изготовлении. Конструкция расходомеров исключает возможность несанкционированного влияния на ПО и измерительную информацию. Расходомеры обеспечивают идентификацию встроенного ПО посредством индикации идентификационного наименования, номера версии и цифрового идентификатора ПО.
| Наименование характеристики | Значение |
|---|---|
| Пределы допускаемой основной приведенной к верхнему пределу погрешности измерений объемного расхода γ, %* |
± 1,00 ± 0,50 ± 0,25 |
| Пределы допускаемой дополнительной погрешности измерений объемного расхода, вызванной отклонением температуры измеряемой среды от градуировочного значения на каждые 10 ºС, предела допускаемой основной относительной/приведенной погрешности измерений объемного расхода, % | ± 0,1 |
| Пределы допускаемой приведенной к диапазону изменений выходного сигнала погрешности измерений объемного расхода в стандартный токовый или потенциометрический выходной сигнал, % | ± 0,1 |
|
Динамический диапазон измерений расхода для диапазона верхних пределов измерений объемного расхода, м3/ч от 0,02 до 0,03 от 0,03 до 630 |
20 30** |
| * - в зависимости от заказа | |
| ** - по заказу может быть иным, но не более 100 при этом в диапазоне от 1 % до 5 % погрешность не нормируется | |
| Выходной сигнал: | |
|---|---|
|
- токовый, мА - напряжения, В - выходной цифровой сигнал RS-485 |
от 4 до 20 от 0 до 10 - |
| Электропитание: | |
|
- напряжением постоянного тока, В - напряжением переменного тока, В - частота переменного тока, Гц |
27+5-9 220+22-33 50+2,5-2,5 ; 400+20-20 |
| Потребляемая мощность, Вт, не более: | |
|
При напряжении электропитания постоянного тока, В При напряжении электропитания переменного тока, В·А |
5 7,5 |
| Параметры среды | |
| Максимальное рабочее давление измеряемой среды, МПа, не более* | 63 |
| Градуировочные значения температур измеряемой среды, °С* | 20, 50, 70, 90 |
| Диапазон температур окружающей среды, °С | от - 60 до + 75 |
| Относительная влажность окружающей среды, при температуре (55 ± 2) °С, % | 98 ± 2 |
| Степень защиты по ГОСТ 14254-2015: | |
|
- расходомеры одноблочного и многоблочного исполнения - расходомеры одноблочного исполнения |
IP66/ IP67 IP68 |
| Масса, кг, не более*: | |
| - ПП | 175 |
| - ВП | 3,5 |
| - расходомеры одноблочного исполнения | 182 |
| Габаритные размеры | |
| Габаритные размеры ПП, мм, не более* | 200х835х430 |
| Габаритные размеры ВП, мм, не более* | 350х260х110 |
| Габаритные размеры расходомера одноблочного исполнения, мм, не более* | 200х835х520 |
| Средняя наработка на отказ, ч | 150 000 |
| Маркировка взрывозащиты: | |
| - ПП и расходомеры одноблочного исполнения |
1Ex db IIC T6 Gb 0Ex ia IIC T6 Ga |
| - ВП | [Ex ia Ga] IIC |
| * - в зависимости от заказа | |
