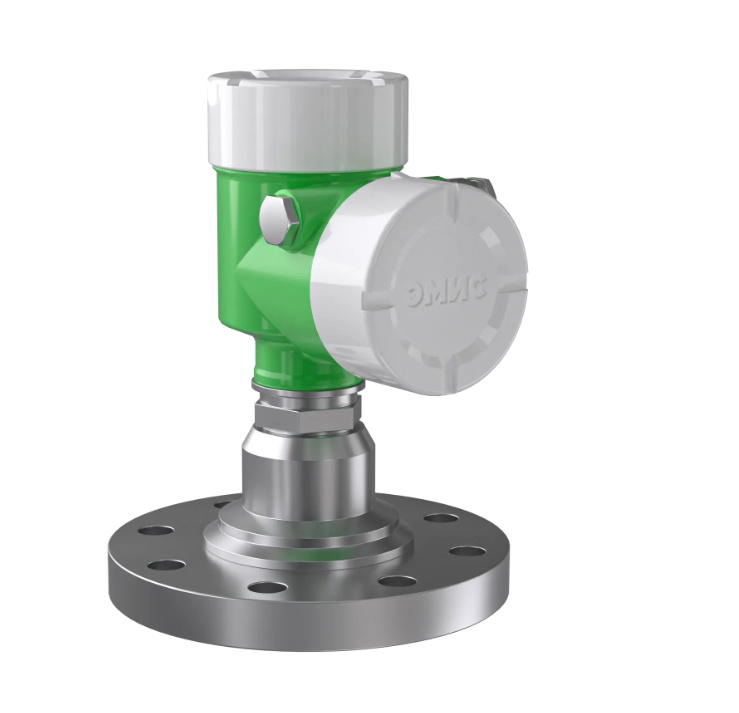

Уровнемер радарный ЭМИС-ПУЛЬС 530
Принцип действия уровнемеров основан на излучении антенной уровнемера непрерывного частотно-модулированного сигнала, который, отражаясь от поверхности измеряемой среды, принимается антенной уровнемера с временной задержкой. Используя разность частот излучаемого и принимаемого сигналов, вычисляется значение уровня измеряемой среды.
Типовые применения
- Резервуары-хранилища и буферные резервуары, содержащие жидкость (масло, газовый конденсат, воду, химикаты и др.)
- Реакторы, в том числе со сложными условиями процесса: сильная турбулентность, пенообразование, конденсация, высокие температуры и давление.
- Успокоители для сжиженного газа, с кипящей поверхностью и быстро изменяющимся уровнем, за счет подъема газа
- Смесители и мешалки, работа в условиях вибрации и изменения свойств жидкости
- Открытые резервуары – от небольших отстойников до крупных плотин.
- Хранилища сыпучих и твердых материалов, измерение при резком изменении уровня.
Уровнемер радарный ЭМИС-ПУЛЬС 530
|
Измеряемая среда |
Жидкость, Сжиженные газы, Сыпучие |
|
Давление измеряемой среды, МПа |
4 МПа (специальное исполнение до 40 МПа) |
|
Взрывозащита |
0Ex ia IIC T6…T1 Ga X; Ex ia IIIC T80°C…T450°C; 0Ex ia IIB T6…T1 Ga X; Ex ia IIIB T80°C…T450°C; 1Ex db IIC T6…T1 Gb X; Ex tb IIIC T80°C...T450°C; 1Ex db ia IIC T6...T1 Gb X. |
|
Выходные сигналы |
Аналоговый 4-20 мА / цифровой HART v7 |
|
Напряжение питания, В |
24 В постоянного, 220 В переменного |
|
Температура измеряемой среды, °С |
от -60 до +450 |
|
Температура окружающей среды, °С |
от -60…+85 (от -70 °С до +85 °С с термочехлом) |
|
Пылевлагозащита |
IP66/IP67; IP66/IP68 |
|
Материал |
Корпус: Алюминий / нержавеющая сталь. Антенна: Стали – 304/316; фторопласт – PTFE (в зависимости от типа антенны) |
|
Механическое присоединение |
Фланцевое присоединение от Ду50, фланцы ГОСТ, EN, ASME, Резьбовое присоединение 1,5” и 3”, резьбы G, NPT. |
|
Диапазон измерений |
до 100 метров (в зависимости от типа антенны) |
|
Частота |
26 ГГц – конические, параболические, противокоррозионные; 80 ГГц – линзовые антенны |
|
Диэлектрическая проницаемость среды |
От 1,4 (в зависимости от типа антенны и измеряемой среды) |
|
Кабельные вводы |
М20х1,5 |
