Прибор предназначен для контроля толщины защитного слоя бетона и расположение арматуры в железобетонных изделиях магнитным методом в соответствии с ГОСТ 22904-93.
Прибор ИЗС-10Ц также позволяет определить диаметр арматуры по известной глубине залегания и приближенное определение диаметра и глубины залегания по предполагаемому диаметру .
Область применения – контроль толщины защитного слоя бетона и расположения арматуры в железобетонных изделиях и конструкциях на предприятиях, строительных объектах, а также при обследовании эксплуатируемых зданий и сооружений.
Прибор имеет четыре режима работы:
- Определение положения оси арматурного стержня.
- Определение защитного слоя при известном диаметре.
- Определение диаметра арматурного стержня при известной глубине залегания.
- Приближенное определение диаметра и глубины залегания по предполагаемому диаметру.
В приборе имеется возможность выбора класса контролируемой арматуры, калибровка на бесконечность индуктивного датчика. Прибор записывает измеренные параметры с временем, датой, контролируемым объектом
и режимом в котором производилось измерение в энергонезависимую память на 100 измерений.
Прибор имеет выход на компьютер по последовательному порту для хранения и печати результатов измерений.
Технические характеристики
Контролируемые диаметры арматуры - 3 ... 40 мм
Диапазон измерения толщины защитного слоя бетона:
- при диаметре стержней 3 ... 10 мм - 3 ... 50 мм
- при диаметре стержней 12 ... 40мм - 5 ... 100 мм
- при диаметре стержней 32 ... 40мм - 5 ... 120 мм
Диапазон определения расположения арматурных стержней:
- диаметрами от 3 до 10 мм - до 50 мм
- диаметрами от 12 до 28 мм - до 100 мм
- диаметрами от 32 до 40 мм - до 120 мм
Погрешность измерения толщины защитного слоя бетона не более
Δhзс=±(0,05hзс+0,5мм),
где hзс – толщина защитного слоя бетона.
Погрешность определения оси арматурного стержня от действительного расположения арматурного стержня,
для всех диаметров при максимальной глубине залегания - ±10мм.

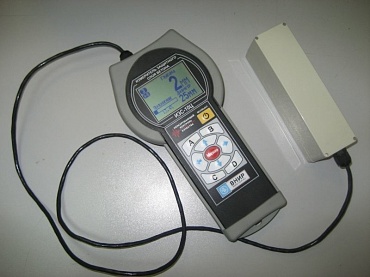

Электронный блок, датчик, упаковочный кейс, адаптер, контрольный образец, руководство по эксплуатации, кабель связи с компьютером, диск с сервисной программой.
