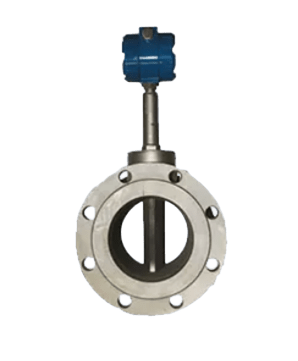

Преобразователь расхода вихревой ТИРЭС
Применяется в системах автоматического контроля, регулирования и управления технологическими процессами в различных отраслях промышленности, а также в системах коммерческого учета расхода жидкостей, газа и пара в составе счетчиков тепла, газа и пара. (УХЛ:- 40 до +70°С, IP65). Измеряемая среда - вода, газ (природный, попутный нефтяной), водяной пар (перегретый и насыщенный), сжатый воздух, азот и другие жидкости и газы, по отношению к которым материалы проточной части преобразователя расхода обладают коррозионной стойкостью.
Преобразователь расхода вихревой ТИРЭС
|
Измеряемая среда
|
Вода,
Газ (природный, попутный нефтяной)
Водяной пар,
Сжатый воздух,
Азот и другие жидкости, и газы
|
|
Основная относительная погрешность
|
Жидкости в диапазоне расходов от Qt до Qmax - ±1% (по заказу ±0,5%) (Qt = 1,7*Qmin)
Газообразные среды и пара в диапазоне расходов от Qt до Qmax - ±1,5% (по заказу ±1%) (Qt = 1,7*Qmin)
|
|
Температура
|
Горючий газ от минус 45 до 50 °С
Негорючий газ от минус 45 до 450 °С
Пар от 110 до 450 °С
Жидкость от 1 до 350 °С
|
|
Плотность при нормальных условиях
|
Не менее 0,6 кг/м3
|
|
Вязкость (для жидкостей)
|
До 2*10 в минус 6 м2/с
|
|
Выходные сигналы
|
Числоимпульсный выходной сигнал
RS485 (протокол Modbus RTU)
Токовый выходной сигнал 4-20 мА
|
|
Типоразмеры преобразователей, мм
|
от Ду 15 до Ду 400
|
|
Динамический диапазон
|
Жидкости 1:30
Газ и пар 1:20
|
