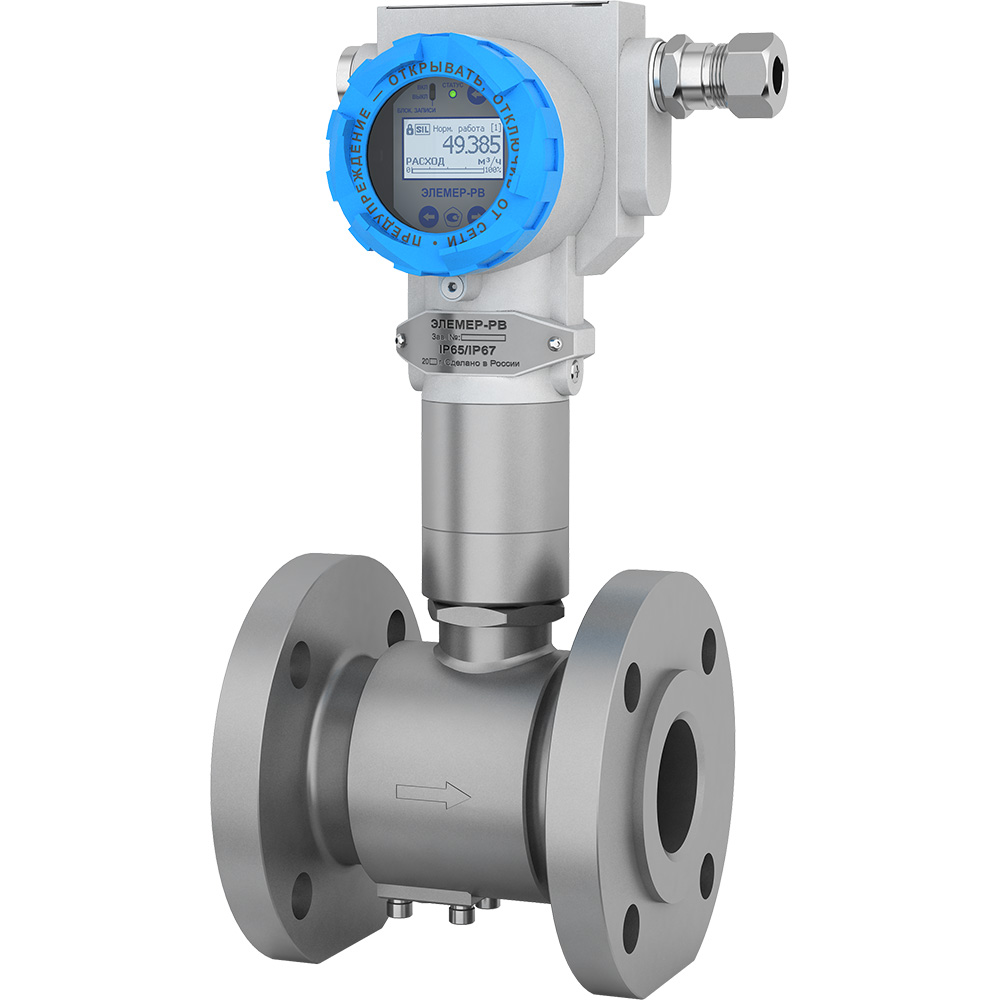

Расходомеры-счетчики вихревые ЭЛЕМЕР-РВ предназначены для измерения и непрерывного преобразования значений объемного расхода и объема газообразных сред, в том числе природного газа, попутного нефтяного газа, воздуха, кислорода, а также пара и жидкостей в унифицированный выходной сигнал постоянного тока, цифровой сигнал Modbus RTU или HART-протокола, сигналы реле и частотно-импульсных выходов.
Приборы ориентированы на применение в технологическом процессе промышленных предприятий широкого спектра отраслей. Благодаря строгому соответствию стандартам на присоединительную геометрию и выходным сигналам, а также наличию полного спектра инженерных 3D-файлов, упрощается возможность интегрирования приборов в существующую инфраструктуру или проектирование новых технологических объектов.
- 2-проводная схема подключения с питанием от токовой петли 4…20 мА на базе новейшей электроники БПР-02/М2;
- Возможность двойной градуировки для измерения расхода ГАЗА и ЖИДКОСТИ, при заказе по коду «х2»
- Взрывозащищенное Exd, Exia, Exdia и кислородное исполнения;
- Наличие всех основных сертификатов, в том числе SIL 2;
- Соответствующее отраслевым стандартам решение по измерению расхода газа, пара, жидкостей для нефтегазового комплекса, металлургии, предприятий энергетических отраслей и газотранспортных систем;
- Корпус проточной части полностью из нержавеющей стали и съемное тело обтекания для быстрого сервисного обслуживания и бездемонтажной имитационной поверки по месту эксплуатации;
- Имитационная поверка по месту эксплуатации;
- Раздельная версия с межблочным кабелем длиной до 500 м (только для 4-проводной версии, раздельная версия с кабелем длиной до 10 м для прибора с питанием от токовой петли находится в разработке);
- Фланцевое и сэндвич исполнения для полного спектра задач по измерению расхода в трубопроводах от DN 25 до DN 300;
- OLED-индикатор для надежной работы при отрицательных климатических условиях;
- Цифровые протоколы HART и MODBUS, аналоговые, частотно-импульсные и релейные выходные сигналы с поддержкой стандарта NAMUR;
- Высокие метрологические характеристики: относительная погрешность измерений газообразных сред — от 0,9%; жидкостей — от 0,5%.
- Типоразмерный ряд — Ду 25…Ду 300;
- Температура среды — –50…+350 °С;
- Давление среды — 2,5…20 МПа;
- Относительная погрешность: газ — ±0,9%; ±1,0%; ±1,5%; жидкость — ±0,5%; ±0,7%; ±1,0%;
- Предел измерений: газ, пар — 4,5…847800 м3/ч; жидкость — 0,5…107390 м3/ч;
- Выходные сигналы – импульсный, частотный, токовый (4…20 мА), реле;
- Цифровой протокол HART (v.7), Modbus RTU;
- Напряжение питания — =24 В (в том числе по токовой петле); ~220 В 50 Гц
- OLED индикатор — графический (разрешение 128×64) или ЖК-индикатор для исполнения с 2-х проводной схемой подключения (разрешение 132×64);
- Пылевлагозащита — IP67, IP68 (для первичного преобразователя);
- Климатическое исполнение — –60…+70 °C (УХЛ1);
- Максимальная длина межблочного кабеля для раздельного исполнения — 500 метров (передача сигнала выполняется по цифровому протоколу Modbus RTU).
