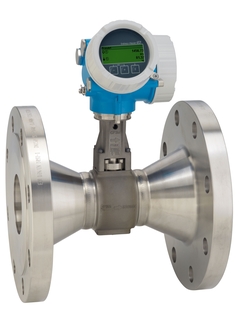

Prowirl R200 зарекомендовал себя как надежное решение для управления энергопотреблением пара, газа и жидкостей во вспомогательных процессах. Более того, дизайн прибора оптимизирован для измерения малых расходов. Благодаря уникальной 2-проводной технологии датчик Prowirl R200 обеспечивает экономичную и простую интеграцию в существующие инфраструктуры. Прибор также гарантирует высокую безопасность работы во взрывоопасных зонах. Технология Heartbeat Technology обеспечивает постоянную безопасность процесса.
Преимущества
- Простой мониторинг энергии — встроенные функции измерения температуры и давления в парах и газах
- Экономия средств и времени — не требуются модификации труб для измерения на зауженном участке трубопровода
- Неизменная точность до числа Рейнольдса 10 000 — самый линейный датчик вихревых расходомеров
- Долговременная стабильность — надежный емкостный датчик без дрейфа нуля
- Встроенная функция для самопроверки и диагностики — технология Heartbeat Technology
- Встроенные сужения трубы на один или два типоразмера
- Номинальный диаметр (сопряженная труба) до DN 250 (10″)
- Множество вариантов расположения датчика давления
Область применения
- Оптимальный принцип измерения для влажного/насыщенного/перегретого пара, газов и жидкостей (в том числе в криогенных областях применения)
- Предназначен для измерений малых расходов.
Макс. погрешность измерения
Объемный расход (жидкость): ±0,75 %
Объемный расход (пар, газ): ±1,00 %
Массовый расход (насыщенный пар): ±1,7% (с термокомпенсацией); ±1,5% (с термокомпенсацией/компенсацией по давлению)
Массовый расход (перегретый пар, газ): ±1,5 (с термокомпенсацией/компенсацией по давлению); ±1,7% (с термокомпенсацией + внешней компенсацией давления)
Массовый расход (жидкость): ±0,85%
Диапазон измерения
Жидкость: 0,1...540 м³/ч (0,061...320 фунт³/мин)
в зависимости от среды: вода при 1 бар абс., 20 °C (14,5 psi a, 68° F)
Пар, газ: 0,52...7300 м³/ч (0,31...4300 фунт³/мин)
в зависимости от среды: пар при 180 °C, 10 бар (356 °F, 145 psi a); воздух при 25 °C, 4,4 бар абс. (77 °F, 63,8 psi a)
Диапазон температур продукта
Стандартное исполнение: –40...+260 °C (–40...+500 °F)
Для повышенных/пониженных температур (опция): –200...+400 °C (–328...+752 °F)
Для повышенных/пониженных температур (по запросу): –200...+450 °C (–328...+842 °F)
Макс. рабочее давление
PN 40, класс 300, 20K
Смачиваемые материалы
Измерительная трубка: 1.4408 (CF3M)
Датчик DSC: 1.4404/F316/F316L
Присоединение к процессу: 1.4404/F316/F316L
