В анализаторе используется технология парамагнитного метода измерения кислорода. Метод основан на изменении магнитного поля магнитомеханического датчика при попадании кислорода в измерительную ячейку. Когда проба газа, содержащая кислород, оказывается внутри камеры и течет через неравномерное магнитное поле, молекулы кислорода будут отклоняться в направлении магнитного поля, в результате чего газ окажется в центре магнитного полюса. Таким образом давление газа будет распределено в соответствии с магнитными полями. Изменение давления приводит в действие магнитомеханический датчик, который в свою очередь, дает информацию в виде дифференциального сигнала. Прибор позволяет проводить онлайн-измерения и анализ содержания кислорода и других компонентов (в соответствии с техническим заказом).

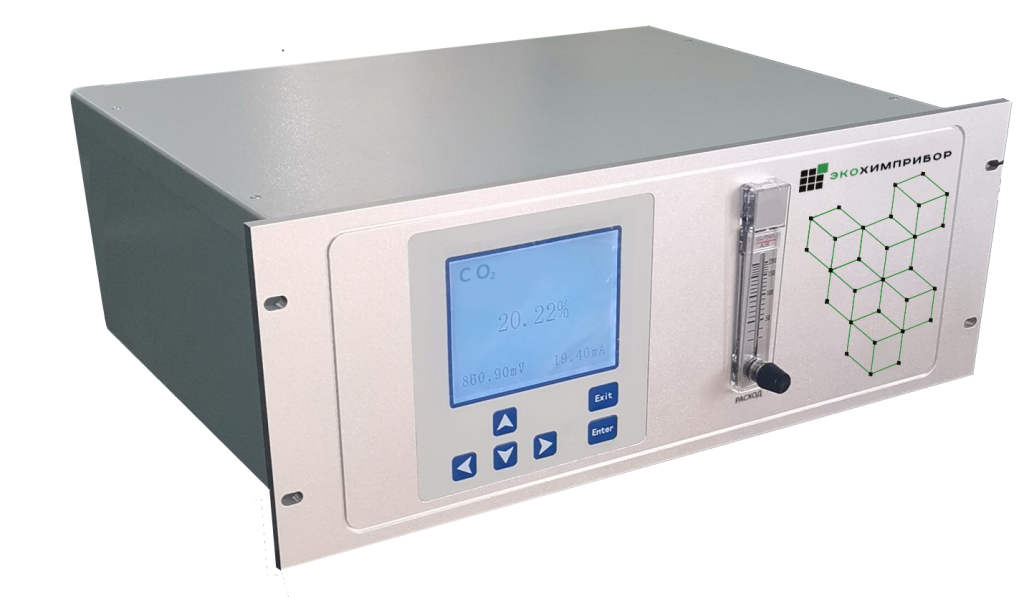

Анализаторы предназначены для работы в отапливаемых помещениях или в обогреваемых боксах, имеют два исполнения: общепромышленное для монтажа в 19” стойку или взрывозащищенное (exd/exp).
Технические особенности и преимущества:
- Высокая точность
- Высокая отказоустойчивость
- Простота в эксплуатации
- Компактные размеры
Принцип измерения: Парамагнитный Степень защиты от внешних воздействий: не ниже IP20 для общепромышленного исполнения и не ниже IP65 для взрывозащищенного исполнения Маркировка взрывозащиты:1Ex d IIC T4 Gb X
1Ex e d mb px ia/ib IIC T4 Gb X
Входные и выходные сигналыАналоговые выходы: 4 — 20 мА
Дискретные выходы
Параметры электрического питания:Напряжение переменного тока, 230 В
Частота переменного тока, 50 Гц
Потребляемая мощность, Вт, не более 35 (для стандартного исполнения)
Интерфейсы связи и протоколы обмена данными: RS232, RS485, Modbus Требования к анализируемой средеТемпература пробы, °С: от 5 до 150, в зависимости от исполнения
Расход пробы, мл/мин: 150 .. 200
Давление пробы, МПа (абс.): от 0,07 до 0,15
Условия эксплуатацииТемпература окружающей среды, °С: от 5 до 50
