Универсальные анализаторы газов АГ-500
Конструкции измерительных модулей позволяют выполнять анализ высокотемпературной пробы.
Типы применяемых измерительных ячеек: TDLAS, DOAS, ZrO2, ПИД. Современные возможности обмена данными, в том числе доступ через веб-браузер. При необходимости комплектуется обогреваемым пробоотборным зондом.

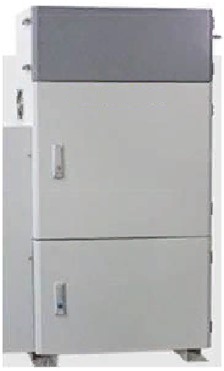

Газоанализатор Метран АГ 500 выполнен в сборе в отдельно стоящем шкафу. Измерительные ячейки размещены в термостатированном отсеке для обеспечения анализа горячей пробы (Hot / Wet).
Типы применяемых измерительных ячеек: TDLAS, DOAS, ZrO2, ПИД. Современные возможности обмена данными, в том числе доступ через веб-браузер. При необходимости комплектуется обогреваемым пробоотборным зондом.
Газоанализатор Метран АГ 500 выполнен в сборе в отдельно стоящем шкафу. Измерительные ячейки размещены в термостатированном отсеке для обеспечения анализа горячей пробы (Hot / Wet).
Необходимые компоненты для обеспечения подачи пробы интегрированы в шкаф анализатора
Программное обеспечение газового анализатора Метран АГ 500 имеет несколько инструментов, облегчающих выполнение сложных системных задач и позволяющих исключить расходы на приобретение оборудования сторонних производителей:
- Программируемый логический контроллер для управления системой отбора и подготовки проб и пробоотборными линиями.
- Калькулятор для текущих измеряемых параметров.
- Аналоговые входы для использования результатов внешних измерений в мощной среде Метран АГ 500
Гарантия 2 года
Универсальные анализаторы газов АГ-500
Газовые соединения:
PVDF: 6мм;
Нержавеющая сталь: 6 мм или ¼"
Номинальное напряжение: 230VAC ± 10%
Номинальный входной ток: 3–1,5 A (5,5–3 A в случае двухотсечных моделей)
Защита корпуса: IP 20 по стандарту EN 60529 для внешнего монтажа, защищен от прямого солнечного излучения.
Влажность (без конденсации):
< 90% отн. вл. при 20°C
< 70% отн. вл. при 40°C
Аналоговые сигнальные выходы:
1–4, с отдельной оптической изоляцией
4(0)–20 мА (RB ≤ 500 Ом)
Релейные выходы: 4 реле состояния согласно NAMUR NE 107 или сигналы предельной концентрации, уведомления о состоянии клапана, сухие контакты: 1 А 30 В
Интерфейс связи: Ethernet с передачей сигналов по протоколу Modbus TCP
RS 485 / 232C с передачей сигналов по протоколу Modbus RTU
2 порта USB
Цифровой вход-выход (опция): 6/14 цифровых входов (для дистанционного управления);
макс. 30 В пост. тока, 2,3 мА, общее заземление
сухие контакты: 2 А / =30 В
Аналоговые сигнальные входы (опция): 2 - 7 аналоговых входа
4(0) –20 мА (Rвх = 50 Ом)
Габариты (ВхШхГ), мм: 1200х600х300 или 2000х800х650 в зависимости от компоновки
Вес: До 200 кг в зависимости от компоновки
PVDF: 6мм;
Нержавеющая сталь: 6 мм или ¼"
Номинальное напряжение: 230VAC ± 10%
Номинальный входной ток: 3–1,5 A (5,5–3 A в случае двухотсечных моделей)
Защита корпуса: IP 20 по стандарту EN 60529 для внешнего монтажа, защищен от прямого солнечного излучения.
Влажность (без конденсации):
< 90% отн. вл. при 20°C
< 70% отн. вл. при 40°C
Аналоговые сигнальные выходы:
1–4, с отдельной оптической изоляцией
4(0)–20 мА (RB ≤ 500 Ом)
Релейные выходы: 4 реле состояния согласно NAMUR NE 107 или сигналы предельной концентрации, уведомления о состоянии клапана, сухие контакты: 1 А 30 В
Интерфейс связи: Ethernet с передачей сигналов по протоколу Modbus TCP
RS 485 / 232C с передачей сигналов по протоколу Modbus RTU
2 порта USB
Цифровой вход-выход (опция): 6/14 цифровых входов (для дистанционного управления);
макс. 30 В пост. тока, 2,3 мА, общее заземление
сухие контакты: 2 А / =30 В
Аналоговые сигнальные входы (опция): 2 - 7 аналоговых входа
4(0) –20 мА (Rвх = 50 Ом)
Габариты (ВхШхГ), мм: 1200х600х300 или 2000х800х650 в зависимости от компоновки
Вес: До 200 кг в зависимости от компоновки
