Используемый метод однолинейной лазерной диодной спектрометрии (TDLAS) обеспечивает нечувствительность к наличию других компонентов в смеси, а также к механическим примесям и пыли в потоке.

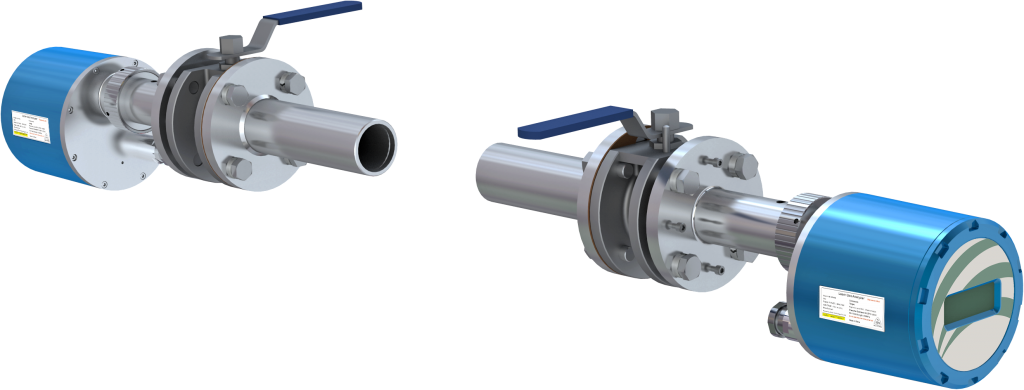

Раздельный монтаж источника и приемника излучения обеспечивает захват всего поперечного сечения газового потока, проходящего через газоход, что обеспечивает низкую погрешность измерений и передачу достоверной информации о содержании компонента в объеме проходящей среды.
Максимальная температура измеряемого газа составляет +500 градусов, а максимальный диаметр газохода – 20 метров. Система продувки обеспечивает надежную работу оптических компонентов анализатора, контактирующих со средой, в течение всего срока эксплуатации.
Область применения:
- Химическая промышленность
- Нефтехимия
- Газовая промышленность
- Металлургия
- Цементная промышленность
- Научные исследования
- Экология и охрана окружающей среды
Технические особенности:
- Простая регулировка оптического пути
- Малый дрейф нуля (<1% за 6 месяцев)
- Длительный период обслуживания
- Технология «однолинейного спектра», свободная от помех фонового газа
- Высокая стабильность и надежность
- Не требуется извлечение пробы из процесса и как следствие наличие системы подготовки пробы
- Отсутствие контакта измерительного элемента с измеряемой средой позволяет производить монтаж в процесс, содержащий пыль, абразивные и коррозионные вещества
Технические характеристики:
-
-
- Принцип измерения: однолинейная лазерная диодная спектрометрия (TDLAS).
- Длина оптического пути (диаметр трубопровода): 0,5-20 метров
- Интерфейсы связи: RS232, RS485 (Modbus RTU)
- Аналоговые выходы: 2х4-20мА
- Аналоговые входы: 2х4-20мА (коррекция по температуре и давлению)
- Дрейф нуля: не более 1% за полгода эксплуатации
- Напряжение питания: 230 В перем. тока, 24В пост. тока
- Потребляемая мощность: 20 Вт
- Время отклика: ≤ 1 с.
- Температура окружающей среды: от -20°С до + 60°С
(с системой термочехлов для более низких температур)
- Маркировка взрывозащиты:
-
1 Ex d IIC T6 Gb X (модуль подключений)
1 Ex d op is IIC T6 Gb X (излучатель и приёмник)
Ex tb op is IIIC T80°C Db X IP66 (маркировка по пылевым средам)
- Степень защиты от внешних воздействий: IP66
- Сертификат уровня полноты безопасности УПБ2 / SIL2
| Определяемый компонент | Диапазон измерения содержания компонента | |
| Аммиак | NH3 | 0-10 ppm |
| 0-5000 ppm | ||
| 0-1% | ||
| Двуоксиь углерода | CO2 | 0-200 ppm |
| 0-500 ppm | ||
| 0-1000 ppm | ||
| 0-5000 ppm | ||
| 0-1% | ||
| 0-100% | ||
| Оксид углерода | CO | 0-1 ppm |
| 0-100 ppm | ||
| 0-500 ppm | ||
| 0-1000 ppm | ||
| 0-3000 ppm | ||
| 0-5000 ppm | ||
| 0-1% | ||
| 0-5% | ||
| 0-10% | ||
| 0-40% | ||
| 0-100% | ||
| Сероводород | H2S | 0-100 ppm |
| 0-300 ppm | ||
| 0-500 ppm | ||
| 0-1000 ppm | ||
| Метан | CH4 | 0-200 ppm |
| 0-500 ppm | ||
| 0-1000 ppm | ||
| 0-5000 ppm | ||
| 0-20% | ||
| 0-100 % | ||
| Кислород | O2 | 0-1000 ppm |
| 0-10% | ||
| 0-25% | ||
| 0-40% | ||
| 0-100% | ||
| Оксид азота (I) | N2O | 0-50 ppm |
| 0-100 ppm | ||
| 0-1000 ppm | ||
| Вода | H2O | 0-1000 ppm |
| 0-5% | ||
| 0-30% | ||
| Хлороводород | HCl | 0-300 ppm |
| 0-1000 ppm | ||
| Фтороводрод | HF | 0-10 ppm |
| 0-150 ppm | ||
