Измеритель шероховатости TR200

Измеритель шероховатости TR 200 предназначен для расчёта параметров шероховатости в соответствии с выбранной методикой и чётко отображает на жидкокристаллическом экране график профиля и все измеренные параметры. Прибор для измерения шероховатости TR200 сертифицирован Госстандартом РФ и внесен в Российский государственный реестр СИ.

Цифровой измеритель шероховатости поверхности ТR-200 - портативный, высокоточный профилометр для измерения шероховатости различных частей оборудования с возможностью построения графических профилей на жидкокристаллическом дисплее. Многопараметровые измерения Ra, Rz, Ry, Rq, Rt, Rp, Rmax, Rm, R3z, Sk, S, Sm, tp. Имеет встроенный стандартный RS232 интерфейс, для связи с компьютером, и возможность подключения принтера TIME TA210.

Дополнительно комплектуется специальным, чувствительным элементом типа TS110 с опорой для замера на криволинейных поверхностях, измерительным штативом, мини принтером ТА-210, программным обеспечением и др.

Измеритель шероховатости TR 200 обладает следующими особенностями:

  • Удобное в работе программное меню управления прибором
  • Большой и четкий графический ЖКИ
  • Измерение шероховатости по 13 различным параметрам
  • Дополнительно комплектуется датчиком для измерения бороздок/каналов и отверстий
  • Языки интерфейса программного меню включают английский, немецкий, французский, итальянский, испанский и голландский
  • Передача данных через порт RS - 232 на принтер TA220S или ПК
  • Питание от перезаряжаемого литий-ионного аккумулятора

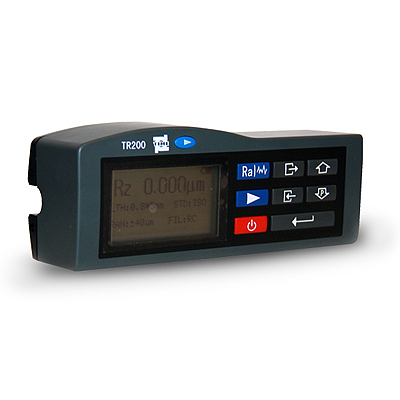

Измеритель шероховатости TR200

Технические характеристики измерителя шероховатости TR200:

Измеряемые параметры шероховатости

Ra, Rz, Ry, Rq, Rt, Rp, Rmax, Rv, R3z, Rs, Rsm, RSk, Rmr, исходный профиль (Р)

Построение профилей

шероховатости (R) кривой Rmr (коэффициент использования материала Mr)

Коэффициенты увеличений профиля

по вертикали: 200х - 20000х, по горизонтали: 20х, 50х, 200х

Система мер

метрическая, британская

Дискретность индикации

0.001 мкм

Тип дисплея

матричный ЖКИ 128 ? 64 точки, со светодиодной подсветкой

Размеры ЖКИ

экран 50 х 30 мм отображает положение измерительной иглы датчика и уровень заряда аккумуляторной батареи

Отображение результатов

непосредственное отображение параметров шероховатости и профилей поверхности; печать данных; регулировка яркости ЖКИ; автоотключение после 5 минут перерыва с сохранением результатов; программная калибровка

Вывод результатов измерений

через порт RS - 232 на принтер TA220S или ПК

Диапазон измерений по параметрам

Ra, Rq: 0.01 - 40 мкм
Rz, Ry, Rp, Rt, R3z: 0.02 - 160 мкм
RSm, RS: 1мм
Rmr: 1 - 100%

Значения отсечек шага

0,25 мм / 0.8 мм / 2,5 мм

Длина оценки значений параметров шероховатости

отсечка 1 - 5 (по выбору пользователя)

Длина трассы ощупывания

(отсечка 1 - 5) + отсечка 2

Тип цифрового фильтра

резистивно-емкостный, фазовая коррекция - резистивно-емкостный, Гауссов, D-P

Тип датчика

стандартная модель TS100, индукционный, радиус алмазной иглы 5 мкм

Минимальный диаметр измеряемого отверстия / наибольшая глубина измерения

6.0 мм, глубина 15 мм (при использовании датчика TS100)

Электрическое питание

перезаряжаемый литий-ионный аккумулятор

Зарядное устройство

220В / 110В, 50 Гц, 2.5 часа (время зарядки аккумуляторов)

Диапазон рабочих температур

от 0 до 40 градусов по Цельсию

Относительная влажность воздуха

< 80%

Диапазон температур при хранении

от - 25 до 60 градусов по Цельсию

Степень точности

класс 3

Габаритные размеры

141 х 56 х 48 мм

Масса электронного блока

480 г
