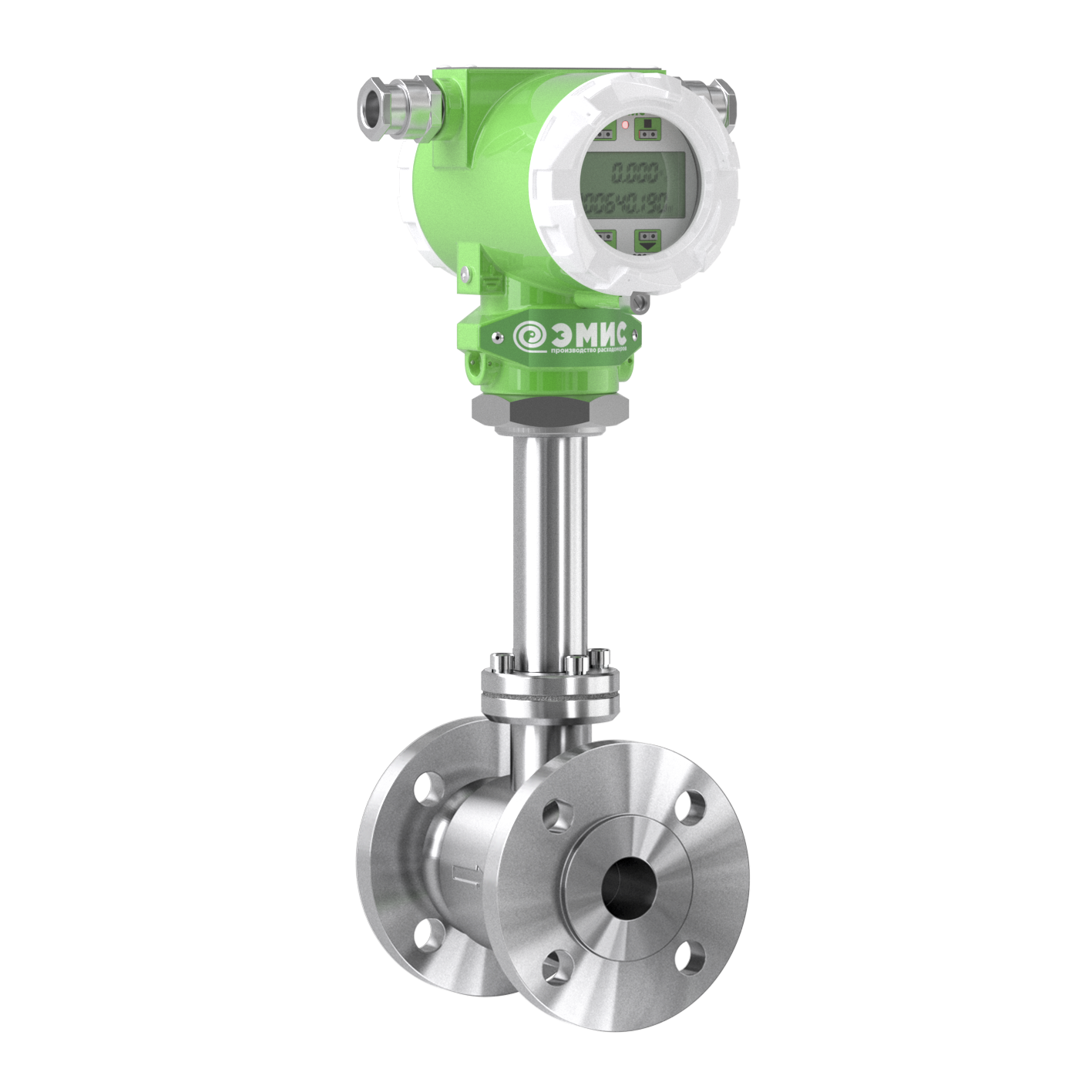

Вихревой расходомер ЭМИС-ВИХРЬ 200
Особенности и преимущества ЭМИС-ВИХРЬ 200
- Класс точности 0,7% измерения расхода газа;
- Содержание газовых включений в жидкости не более 2,5% по объёму для преобразователей класса точности 0,5% и не более 4% для преобразователей классов точности 1 и 1,5%;
- Полнопроходные преобразователи способны измерять расход жидкостей с содержание газовых включений до 15% по объёму с погрешностью до ±6,5%;
- Цифровая фильтрация сигнала;
- Возможность поверки имитационным методом, без снятия с трубопровода;
- Встроенные аттестованные алгоритмы приведения измерений газа и ПНГ к стандартным условиям и расчета массы воды и пара;
- Удаленная передача данных, настройка, поверка и диагностика через Modbus RTU по интерфейсам RS-485, USB, HART;
- 2х проводное исполнение, в том числе дистанционное, с дисплеем и кнопками управления;
- Импульсный выход открытый коллектор или Namur Na01;
- Токовый выход 4-20 мА с сигнализацией аварий и настраиваемыми пределами насыщения, в т.ч. по Namur Ne43;
- Диагностика в соответствии с рекомендациями Namur Ne107.
- Бесплатное фирменное сервисное и диагностическое ПО «ЭМИС - Интегратор»;
- Изготовление вихревых расходомеров под геометрические размеры конкурентов для замены без изменения установочных размеров на объекте.
Вихревой расходомер ЭМИС-ВИХРЬ 200
|
Измеряемая среда |
Газ, Жидкость, Пар |
|
Тип расхода |
Масса, Объём |
|
Спец. исполнение |
Водородное, Высокотемпературное, Кислородное, Криогенное, Морское, Пищевое, Рудничное, Сероводородное, Хлорное |
|
Давление измеряемой среды, МПа |
до 30 |
|
Взрывозащита |
1 Exd IIC (T1-T6) Gb X; 1 Exib IIB/IIС (T1-T6) Gb X; 1 Exia IIB/IIС (T1-T6) Gb X; 0 Exia IIB/IIC (T1-T6) Gb Х; РВ Exib IМb Х; РО Exia IMa Х; РВ ExdI Mb Х. |
|
Выходные сигналы |
Частотно-импульсный; Аналоговый; токовый 4…20мА; Цифровой: RS-485 с протоколом Modbus RTU; HART; USB (технологический). |
|
Напряжение питания, В |
12-30 |
|
Погрешность, % |
жидкость/газ,пар ±0,5/±0,7 |
|
Температура измеряемой среды, °С |
-200...+450 |
|
Температура окружающей среды, °С |
-60...+70 |
|
Межповерочный интервал |
5 лет |
|
Пылевлагозащита |
IP 66/68; IP 66 (уровня РВ; РВИ; РО; РО-РВ) |
|
Диаметр условного прохода, мм |
15...300 |
