Область применения

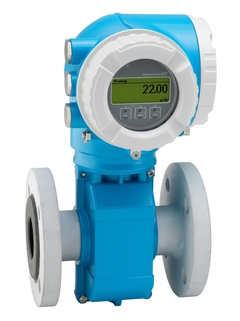

Прибор премиум-класса для измерения расхода воды и сточных вод PromagW 300 спроектирован для надежной работы в взрывоопасных зонах и сложных условиях эксплуатации.Инновационный трансмиттер для компактного исполнения позволяет достигнуть максимальной гибкости при настройке и системной интеграции: доступ с одной стороны, возможность для удаленного дисплея и оптимизированные возможности подключения. Технология Heartbeat Technology обеспечивает соответствие стандартам и безопасность процесса.
-
Двунаправленный принцип измерения является практически независимым от давления, плотности, температуры и вязкости
-
Предназначен для измерения расхода промышленных или коммунальных вод, а также сточных вод.
Преимущества
-
Гибкая установка — сенсор с сварными или подвижными фланцами
-
Долговечность - прочный и полностью сварной датчик
-
Повышенная готовность предприятия — датчик полностью соответствует отраслевым требованиям
-
Полный доступ к данным процесса и диагностической информации – несколько свободно комбинированных входов/выходов и полевых шин
-
Упрощение и разнообразие – легко конфигурируемый функционал модулей ввода-вывода
-
Встроенные функции самопроверки и диагностики — технология Heartbeat
-
Принцип измерения
Электромагнитные расходомеры
-
Заголовок для продукта
Specialist for demanding water and wastewater applications with a compact, easily accessible transmitter.
Reliable measurement at constant accuracy with 0 x DN inlet run and no pressure loss.
Предназначен для измерения промышленных или коммунальных вод и сточных вод . -
Функции датчика
Гибкость применения – датчик с приварными или подвижными присоединениями к процессу. Long-term operation – robust and completely welded sensor. Повышенная эксплуатационная готовность — датчик полностью соответствует отраслевым требованиям.
International drinking water approvals. -
Особенности преобразователя
Полный доступ к диагностическим данным и информации о процессе - разнообразные, свободно комбинируемые входы/выходы и полевые шины. Упрощение и сокращение номенклатуры ЗИП – свободно конфигурируемая функциональность ввода/вывода. Проверка без прерывания процесса - технология Heartbeat .
Компактный корпус с двумя отсеками с возможностью подключения до 3-х входов/выходов. Дисплей с подсветкой, сенсорным управлением и доступом к сети WLAN. Возможно подключение удаленного дисплея. -
Диапазон номинальных диаметров
DN 25 ... 2400(1 ... 90")
-
Смачиваемые материалы
Футеровка: полиуретан; твердая резина, PTFE
Электроды: 1.4435 (316L); сплав Alloy C22, 2.4602 (UNS N06022); тантал -
Измеряемые параметры
Объемный расход, проводимость, массовый расход
-
Макс. погрешность измерения
Объемный расход (стандарт): ±0,5 % ИЗМ ± 1 мм/с (0,04 дюйм/с)
Объемный расход (опция) ±0,2 % ИЗМ ± 2 мм/с (0,08 дюйм/с), Flat Spec -
Диапазон измерения
9 дм³/мин...162 000 м³/ч (2,5 гал/мин...100 Мгал/день)
-
Макс. рабочее давление
PN 40, класс 300, 20K
-
Диапазон температур продукта
Материал футеровки – твердая резина: 0 ... +80 °C (+32 ... +176 °F)
Материал футеровки – полиуретан: –20 ... +50 °C (–4 ... +122 °F)
Материал футеровки PTFE: –20 ... +90 °C (–4 ... +194 °F) -
Диапазон окружающей температуры
Материал фланца – углеродистая сталь: –10...+60 °C (+14...+140 °F)
Материал фланца – нержавеющая сталь: –40...+60 °C (–40...+140 °F) -
Материал корпуса сенсора
DN 25...300 (1...12"): AlSi10Mg, с покрытием
DN 25...2400 (1...90"): углеродистая сталь с защитным лаком
Корпус клеммного отсека датчика (стандарт): AlSi10Mg, с покрытием
Корпус клеммного отсека датчика (опция): поликарбонат; 1.4409 (CF3M) аналогично 316L -
Материал корпуса преобразователя
AlSi10Mg, с покрытием; 1.4409 (CF3M) аналогично 316L; нержавеющая сталь для преобразователя в гигиеническом исполнении
-
Дисплей/Настройка
4‐строчный сенсорный дисплей с подсветкой (наружное управление)
Настройка посредством локального дисплея и управляющего ПО
Доступен выносной дисплей -
Выходные сигналы
3 выхода:
4...20 мА HART (активный/пассивный)
4...20 мА WirelessHART
4...20 мА (активный/пассивный)
Импульсный/частотный/переключающий выход (активный/пассивный)
Двойной импульсный выход (активный/пассивный)
Релейный выход -
Входные сигналы
Вход сигнала состояния Вход 4...20 мА
-
Цифровая связь
HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485, Profinet, Ethernet/IP, OPC-UA
-
Источник питания
24 В пост. тока
100...230 В перем. тока
100...230 В перем. тока / 24 В пост. тока (безопасная зона) -
Сертификаты на взрывозащиту
ATEX, IECEx, cCSAus, Nepsi, INMETRO
-
Безопасность изделия
Маркировка CE, C-Tick, EAC
-
Функциональная безопасность
Функциональная безопасность согласно ГОСТ Р МЭК 61508, применимо для обеспечения безопасности согласно ГОСТ Р МЭК 61511
-
Метрологические нормативы и сертификаты
Произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025)
Технология Heartbeat соответствует требованиям к прослеживаемой верификации согласно ISO 9001:2015 – Раздел 7.1.5.2 a (Аттестация TÜV) -
Морские сертификаты и нормативы
Сертификат LR, Сертификат DNV GL, Сертификат ABS, сертификат BV
-
Сертификаты и нормативы по давлению
CRN, PED
-
Сертификаты на материалы
Материал 3.1
-
Гигиенические сертификаты и нормативы
ACS, KTW/W270, NSF 61, WRAS BS 6920
