Область применения
Promass F давно известен как сенсор, способный осуществлять высокоточные измерения. Благодаря устойчивости к изменяющимся и сложным условиям он подходит для широкого спектра применений. В комбинации с компактным трансмиттером Promass F300 обладает высокой гибкостью с точки зрения эксплуатации и системной интеграции: удобный доступ к электронике трансмиттера, выносной дисплей, улучшенные возможности подключения. Технология Heartbeat обеспечивает постоянное соответствие нормам и безопасность процесса.
Кориолисовый принцип измерения расхода не зависит от таких физических свойств жидкости, как вязкость и плотность.
Наилучшая точность измерения для жидкостей и газов при изменяющихся условиях процесса.
Характеристики прибора
Массовый расход: погрешность измерения ±0,05 % (PremiumCal)
Температура среды: -196 ... 350°C (-320 ...662 °F)
Номинальный диаметр: DN 8 ... 250 (3/8 ... 10")
Компактный двухкамерный корпус, до трех выходных сигналов
Сенсорный дисплей с подсветкой и доступом WLAN
Доступен выносной дисплей
Преимущества
Высочайшая безопасность процесса – устойчивость к изменяющимся и сложным условиям
Меньше точек измерения процесса – многопараметрическое измерение (расход, плотность, температура)
Простая установка – не требуются прямые участки до и после расходомера
Полный доступ к информации о процессе и диагностике – числовые данные, свободно совместимые выходные сигналы и цифровые протоколы
Упрощение и разнообразие – легко конфигурируемая функциональность ввода-вывода
Встроенная функция для самоповерки и диагностики – технология Heartbeat Technology
Принцип измерения
Кориолисовые расходомеры
Заголовок для изделия

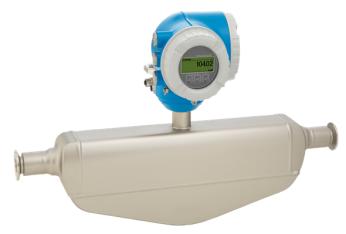

Прочный расходомер с наивысшей точностью, с компактным легкодоступным преобразователем.
Высочайшая точность измерения жидкостей и газов в меняющихся сложных условиях процесса.
Функции сенсора Высочайшая безопасность процесса – устойчивость в меняющихся и сложных условиях. Меньше точек измерения в процессе – многопараметрическое измерение (расход, плотность, температура). Простота монтажа, не требуются прямые участки до и после расходомера.
Массовый расход: погрешность измерения ±0,05 % (PremiumCal). Температура среды: -196 ... 350°C (-320 ...662 °F). Номинальный диаметр: DN 8...250 (³⁄₈...10").
Функции преобразователя
Полный доступ к диагностическим данным и информации о процессе - разнообразные, свободно комбинируемые входы/выходы и полевые шины. Упрощение и сокращение номенклатуры ЗИП – свободно конфигурируемая функциональность ввода/вывода. Проверка без прерывания процесса - технология Heartbeat .
Компактный корпус с двумя отсеками с возможностью подключения до 3-х входов/выходов. Сенсорный дисплей с подсветкой и поддержкой WLAN-подключения. Возможно подключение удаленного дисплея.
Диапазон номинальных диаметров
DN 8 to 250 (⅜ to 10")
Контактирующие с жидкостью материалы
Measuring tube: 1.4539 (904L); 1.4404 (316/316L); Alloy C22, 2.4602 (UNS N06022)
Connection: 1.4404 (316/316L); Alloy C22, 2.4602 (UNS N06022); 1.4301 (F304)
Измеряемые параметры
Mass flow, density, temperature, volume flow, corrected volume flow, reference density, concentration
-
Макс. погрешность измерения
Mass flow (liquid): ±0.10 % (standard), 0.05 % (option)
Volume flow (liquid): ±0.10 %
Mass flow (gas): ±0.25 %
Density (liquid): ±0.0005 g/cm³ -
Диапазон измерения
0 to 2 200 000 kg/h (0 to 80 840 lb/min)
-
Макс. рабочее давление
PN 100, Class 600, 63K
-
Диапазон температур среды
Стандартный вариант: –50...+150 °C (–58...+302 °F)
Опция: –50...+240 °C (–58...+464 °F)
Опция для высоких температур: –50...+350 °C (–58...+662 °F)
Опция: –196...+150 °C (–320...+302 °F) -
Диапазон температуры окружающей среды
Standard: –40 to +60 °C (–40 to +140 °F)
Option: –50 to +60 °C (–58 to +140 °F) -
Материал корпуса сенсора
Standard: 1.4301 (304)
Option: 1.4404 (316/316L) -
Материал корпуса преобразователя
AlSi10Mg, coated; 1.4409 (CF3M) similar to 316L; stainless steel for hygenic transmitter design
-
Степень защиты
Compact version: IP66/67, type 4X enclosure.
External WLAN antenna: IP67
IP69 -
Дисплей/управление
4-line backlit display with touch control (operation from outside)
Configuration via local display and operating tools possible
Remote display available -
Выходы
3 outputs:
4-20 mA HART (active/passive)
4-20 mA WirelessHART
4-20 mA (active/passive)
Pulse/frequency/switch output (active/passive)
Double pulse output (active/passive)
Relay output -
Входы
Status input
4-20 mA input -
Цифровая связь
HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485, Profinet, Ethernet/IP, OPC-UA
-
Источник питания
DC 24 V
AC 100 to 230 V
AC 100 to 230 V / DC 24 V (non-hazardous area) -
Сертификаты для использования во взрывоопасных средах
ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC, UK Ex
