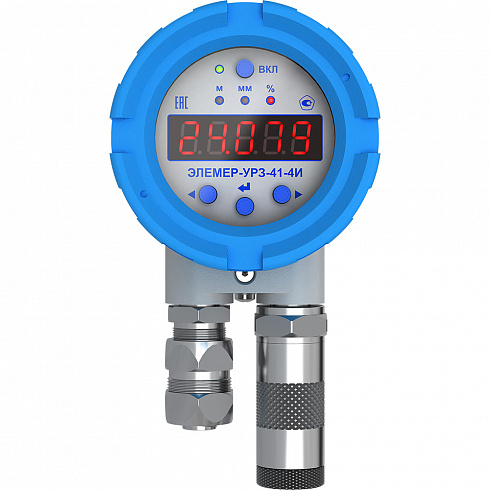

Ультразвуковой уровнемер ЭЛЕМЕР-УРЗ-41
Ультразвуковые уровнемеры разработаны для применения в различных системах технологического контроля уровня жидких и сыпучих сред, в том числе агрессивных и взрывоопасных.
Принцип действия
Пьезоэлемент, установленный в корпусе уровнемера, испускает ультразвуковые волны, часть которых отражается от поверхности объекта измерения и возвращается назад в приемник. Интегрированный контроллер измеряет время, за которое сигнал проходит путь от излучателя до объекта и обратно. Встроенная электроника преобразует принятый ультразвуковой сигнал в унифицированный сигнал постоянного тока или напряжения.
Функциональные особенности
- Измерение и преобразование уровня жидких, сыпучих сред и паст;
- Варианты исполнения: общепромышленное, Ex ia, Ex ma, Ex db;
- Выходные сигналы:
- =24 В, 0…10 В, 4…20 мА, RS-485 (Modbus RTU) (4-проводная схема);
- =24 В, 4…20 мА + HART v.7 (2-проводная схема (питание по «токовой петле»));
- =24 В, 4…20 мА, Modbus RTU (2-проводная схема (питание по «токовой петле»));
- Возможность перенастройки диапазона измерения;
- Малогабаритный корпус;
- Светодиодная индикация;
- Сенсорные кнопки;
- Степень защиты от пыли и влаги: IP65, IP67.ф
Ультразвуковой уровнемер ЭЛЕМЕР-УРЗ-41
Основные характеристики
- Диапазоны измерения уровня: 1; 2,5; 4; 6; 8; 10 м;
- Пределы допускаемой основной приведённой к верхнему пределу измерений погрешности измерений уровня: ±0,25%; ±0,5%;
- Диапазон температуры контролируемой среды — от –40 до +70 °С;
- Материалы исполнения:
- Полиацеталь TECAFORM AH (POM-C);
- Фторопласт-4 (PTFE);
- композит фторопласта Ф4К20;
- Напряжение питания — =24 В;
- Степень защиты от пыли и влаги: IP65, IP67;
- Электромагнитная совместимость (ЭМС) — III-A;
- Гарантийный срок — 24 месяца (с момента ввода в эксплуатацию) или 36 месяцев (с момента отгрузки), расширенный гарантийный срок — по согласованию*.
