Хроматографы газовые промышленные моделей 700, 700ХА, 771 (далее хроматографы) предназначены для непрерывного измерения содержания компонентов в различных газовых смесях и жидких углеводородах, в том числе для измерения объемной доли компонентов природного (попутного) газа.

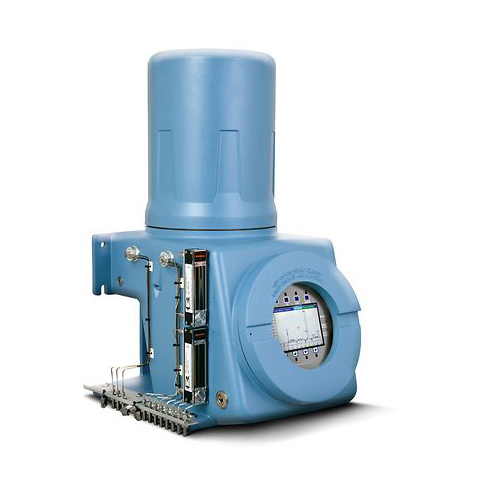

Хроматографы состоят из трех основных частей, объединенных конструктивно: блока контроллера, блока кондиционирования (подготовки) пробы, одного или нескольких аналитических блоков, а также системы пробоотбора. В хроматографе модели 700ХА аналитический блок и блок контроллера объединены в одном корпусе. Дополнительно хроматографы 700 и 700ХА могут быть оснащены клапаном впрыска жидких проб LSIV.
Аналитический блок (верхний корпус) включает в себя детекторы, хроматографические колонки, предусилитель, клапаны переключения потока и электромагнитные клапаны. Хроматограф может комплектоваться детектором теплопроводности (ДТП), пламенно-ионизационным детектором (ПИД), которые устанавливаются в аналитическом блоке, или пламенно-фотометрическим детектором (ПФД), который выполнен в собственной взрывонепроницаемой оболочке и устанавливается рядом с хроматографом и соединяется с ним электрическими цепями и газовыми трубопроводами.
Блок кондиционирования (подготовки) пробы включает в себя регуляторы и реле давления, измеритель потока пробы, фильтры, манометры.
Блок контроллера (нижний корпус) включает в себя электронику и порты для обработки сигналов, контроля за прибором, хранения данных и их передачу.
Корпуса блоков, выполненные из алюминиевого сплава с содержанием магния менее 6 %, соединены в единую конструкцию, которая может монтироваться на стене, стойке или на полу. Блок кондиционирования (подготовки) пробы монтируется на входе в аналитический блок на нижней части станины блока. Электрические соединения между блоками осуществляются проводами, проходящими через металлические патрубки между блоками. Внутренняя полость патрубков с проложенными проводами заливается компаундом.
На боковых поверхностях корпуса блока кондиционирования (подготовки) пробы установлены фитинги с огнепреградителями для подключения трубопроводов с калибровочными и контролируемыми газами. На корпусе аналитического блока установлены таблички с маркировкой взрывозащиты и предупредительной надписью. В нижней части блока контроллера выполнены резьбовые отверстия для кабельных вводов.
Клапан впрыска жидких проб LSIV проходит сквозь стенку корпуса хроматографа и фиксируется стопорным кольцом. На клапане имеются два отверстия для ввода пробы, а другое — для выпуска в поток пробного газа. Внутри клапана расположены пневматический поршень, испарительная камера, в конце которой имеется отверстие для выпуска испаренной пробы в систему термостата.
Взрывозащищённость хроматографов 700, 771 обеспечивается видом взрывозащиты «взрывонепроницаемая оболочка» по ГОСТ Р 51330.1-99 (МЭК 60079-1-98) и выполнением их конструкции в соответствии с требованиями ГОСТ F 51330.0-99 (МЭК 60079-0-98).
Взрывозащищённость хроматографов 700ХА обеспечивается видом взрывозащиты «взрывонепроницаемая оболочка» по ГОСТ Р МЭК 60079-1 2008 и выполнением их конструкции в соответствии с требованиями ГОСТ Р МЭК 60079-0-2007
