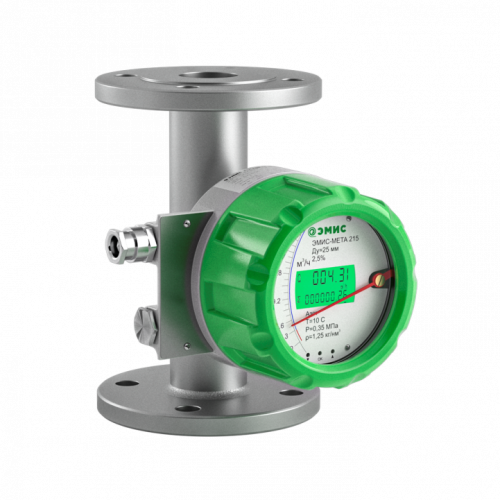

Ротаметр ЭМИС-МЕТА 215 – это расходомер перепада давления для измерения объемного расхода жидкостей и газов, включая агрессивные среды, который также способен суммировать и отображать накопленный объем. В частности, ЭМИС-МЕТА 215 используется для измерения:

• Воздуха и технических газов, включая кислород и водород;
• Природного газа;
• Воды, аммиачной воды, водных растворов; агрессивных жидкостей, в том числе кислот и кислотных растворов, щелочей;
• Спирта, спиртосодержащих жидкостей.

Конструктив ЭМИС-МЕТА 215 состоит из двух основных элементов – измерительного узла и узла индикации, который может быть оснащен аналоговым токовым выходным сигналом или цифровым HART сигналом для дистанционного контроля показаний. Также предусмотрено наличие двух предельных выключателей.

Измерительный узел ротаметра представляет собой коническую трубку, в которой находится тело обтекания – «поплавок» с магнитом. Когда жидкость или газ проходят через измерительный узел, поток поднимает поплавок. В зависимости от расхода вещества он будет располагаться на определенном уровне в трубе. Магнит поплавка взаимодействует с магнитом отсчетного устройства, которое преобразует линейное перемещение поплавка в угловое. Показания считываются с угловой шкалы со стрелкой, а также с жидкокристаллического дисплея. ЖКД отображает мгновенный расход и накопленный объем, стрелка индикатора - мгновенный расход на шкале. Газовые ротаметры с диаметром условного прохода меньше 80 мм (ДУ ≤ 50 мм) снабжаются системой демпфирования поплавка для стабилизации показаний расхода.
