Область применения
Promag H — лучший сенсор для областей применения со строгими требованиями в химической и фармацевтической промышленности. Благодаря уникальной технологии питания по сигнальной цепи датчик Promag H 200 обеспечивает экономичную и простую интеграцию в существующие инфраструктуры. Благодаря искробезопасному исполнению (Ex ia) датчик гарантирует наивысший уровень эксплуатационной безопасности во взрывоопасных зонах. Технология Heartbeat обеспечивает постоянную безопасность процесса.
-
На принцип измерения практически не влияют такие параметры процесса, как давление, плотность, температура и вязкость
-
Предназначен для измерения самых малых расходов
Преимущества
-
Гибкая установка — различные варианты гигиеничных присоединений к процессу
-
Энергосберегающее измерение расхода — благодаря полнопроходной конструкции отсутствует потеря давления
-
Не требует технического обслуживания — нет движущихся частей
-
Удобное подключение устройства — отдельный отсек с клеммами для подключения
-
Безопасность эксплуатации — благодаря сенсорному дисплею и фоновой подсветке нет необходимости открывать устройство
-
Встроенная функция для самопроверки и диагностики — технология Heartbeat
-
Принцип измерения
Электромагнитные расходомеры
-
Заголовок для продукта

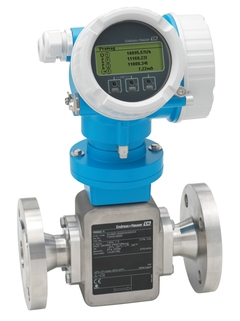

Расходомер для очень малых значений расхода с уникальной технологией питания по сигнальной цепи.
Предназначен для измерения очень малых значений расхода. -
Функции датчика
Flexible installation concept – numerous process connections. Энергоэффективное измерение расхода – отсутствуют потери давления благодаря свободному проходному сечению. Не требует технического обслуживания - подвижные части отсутствуют.
Футеровка из PFA. Sensor housing made of stainless steel. Various electrode materials available. -
Особенности преобразователя
Convenient device wiring – separate connection compartment. Safe operation – no need to open the device due to display with touch control, background lighting. Проверка без прерывания процесса - технология Heartbeat .
Loop-powered technology. Прочный корпус с двумя отсеками. Безопасность предприятия: международные сертификаты (SIL, взрывоопасные зоны). -
Диапазон номинальных диаметров
DN 2...25 (¹⁄₁₂...1")
-
Смачиваемые материалы
Футеровка: PFA
Электроды: 1.4435 (316L); сплав Alloy C22, 2.4602 (UNS N06022); тантал; платина
Присоединения к процессу: нержавеющая сталь, 1.4404 (F316L); PVDF; PVC
Уплотнения: уплотнительное кольцо(EPDM, FKM, Kalrez), стерильная фасонная запайка (EPDM, FKM, силикон)
Кольцевое заземление: нержавеющая сталь, 1.4435 (316L); Alloy C22, 2.4602 (UNS N06022); тантал -
Измеряемые параметры
Объемный расход, массовый расход
-
Макс. погрешность измерения
Объемный расход: ±0,5 % ИЗМ ± 2 мм/с (0,08 дюйм/с)
-
Диапазон измерения
0,06 дм³/мин...300 м³/ч (0,015...80 гал/мин)
-
Макс. рабочее давление
PN 40, класс 150, 20K
-
Диапазон температур продукта
–20...+150 °C (–4...+302 °F)
-
Диапазон окружающей температуры
-40....+60 °C (-40 ... +140 °F)
-
Материал корпуса сенсора
1.4301 (304), коррозионностойкий
-
Материал корпуса преобразователя
AlSi10Mg, с покрытием
-
Степень защиты
IP66/67, защитная оболочка типа 4X
-
Дисплей/Настройка
4‐строчный сенсорный дисплей с подсветкой (наружное управление)
Настройка посредством локального дисплея и управляющего ПО
Доступен выносной дисплей -
Выходные сигналы
4...20 мА HART (пассивный)
Импульсный/частотный/релейный выход (пассивный) -
Входные сигналы
Нет
-
Цифровая связь
HART, PROFIBUS PA, FOUNDATION Fieldbus
-
Источник питания
18...35 В пост. тока (4...20 мА HART с импульсным/частотным/релейным выходом или без него)
-
Сертификаты на взрывозащиту
ATEX, IECEx, cCSAus, INMETRO, NEPSI, EAC, JPN
-
Безопасность изделия
CE, C-Tick
-
Функциональная безопасность
Функциональная безопасность согласно ГОСТ Р МЭК 61508, возможность применения для обеспечения безопасности согласно ГОСТ Р МЭК 61511
-
Метрологические нормативы и сертификаты
Произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025)
Технология Heartbeat соответствует требованиям к прослеживаемой верификации согласно ISO 9001:2015 – Раздел 7.1.5.2 a (Аттестация TÜV) -
Сертификаты и нормативы по давлению
CRN
-
Сертификаты на материалы
Материал 3.1
