Контролируемая среда: нефть (товарная, на стадиях подготовки и переработки), нефтепродукты, растворители, сжиженные газы, кислоты (в том числе соляная), щелочи, другие агрессивные и неагрессивные среды с температурой от минус 45 до 120 °С, находящиеся под возможным избыточным давлением до 2 МПа.
Функционал: способность одновременно измерять до четырех параметров контролируемой среды (общий уровень (с точностью до 1 мм), уровень/уровни раздела сред, избыточное давление и температура), в зависимости от модели формировать управляющее воздействие, реализуя функцию программируемого многоточечного сигнализатора двумя силовыми ключами, определять текущие объемы фаз жидкости в мере вместимости.

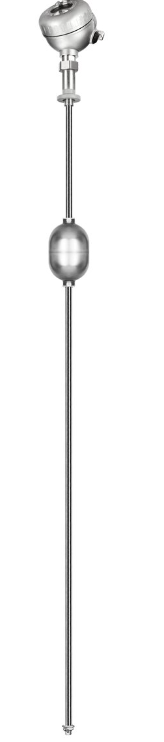

Принцип действия: основан на магнитострикционном эффекте, контроль положения уровней/уровней раздела сред ведется с помощью поплавков настраиваемой плотности.
Присоединение к процессу: вертикальная установка сверху емкости на фланец диаметром не менее 100 мм. Штатное посадочное место (приварная втулка), комплект УДСФ.
Интегрирование в АСУТП: HART- интерфейс, цифровой интерфейс RS-485 (в формате протокола Modbus RTU), программируемый аналоговый (токовый) интерфейс (до 6 каналов).
Особенности: : уровнемеры исполнения 0 не имеют в своём составе вторичных приборов и могут подключаться напрямую к HART-совместимым контроллерам. Устойчив к пенообразованию и налипанию.
Используемые материалы: сталь 12Х18Н10Т, 1.4435, фторопласт-4, фторопласт с антистатическими свойствами, сферопластик марки ЭДС-7АП (для поплавков типа I), AISI 304, сплав ХН65МВУ, стеклотекстолит СТЭФ-У-18.
Вид взрывозащиты: искробезопасная электрическая цепь, взрывонепроницаемая оболочка корпуса датчика. Ex-маркировка «0Ex ia II В T6 Ga Х» «Exia IIIB T80 °C Da», «Exia II В Т4 Ga Х», «Exia IIIB T120 °C Da», «0Ex ia II В T5 Ga Х», «Exia IIIB T95 °C Da», «1Ex db II В T4 Gb X», «1Ex db II В T5 Gb X».
Применение: во взрывоопасных зонах класса 0, 1 и 2.
Дополнительные возможности: специальные исполнения по температуре окружающей среды менее минус 55°С и по избыточному давлению до 4 МПа.
Гарантийный срок на серийную продукцию 3 года.
Срок службы прибора 14 лет.
Сведения об утверждении типа: номер в ФИФ ОЕИ 90312-23
|
Наименование параметра |
ДУУ10 |
|
Применение с контроллерами (вторичными приборами) |
- без вторичных приборов - БСД5А, БСД5Н, А17 |
|
Длина чувствительного элемента |
от 1,5 до 4,0 м (жесткий ЧЭ)* от 1,0 до 25,0 м (гибкий ЧЭ)* |
|
Температура контролируемой среды |
от - 45 до +120 °C* |
|
Рабочее избыточное давление |
не более 2,0 МПа - жесткий ЧЭ* не более 0,15 МПа - гибкий ЧЭ* |
|
Погрешность измерений давления |
± 1,5% |
|
Погрешность измерений температуры |
±0,5 °С, ±0,7 °С |
|
Погрешность измерений уровня, уровня раздела сред |
±0,5 мм; ±0,7 мм; ±1 мм; ±3 мм
(в зависимости от исполнения датчика) |
|
Плотность контролируемой среды |
от 430 до 1500 кг/м³ |
|
Маркировка взрывозащиты |
0Ex ia II В T6 Ga Х/Ex ia IIIB T80 °C Da Ex ia II В Т4 Ga Х/Ex ia IIIB T120 °C Da
0Ex ia II В T5 Ga Х/Ex ia IIIB T95 °C Da 1Ex db II В T4 Gb X/1Ex db II В T5 Gb X [Ex ia Ga] IIB БСД5А/БСД5Н
[Ex ia Ga] IIB А17 |
|
Степень защиты |
IP68 по ГОСТ 14254 |
|
Климатическое исполнение |
ОМ1,5 по ГОСТ 15150 |
|
Температура внешней среды |
от - 40 до +75 °С – с ЖКИ без обогрева от -55 до +75 °С – с ЖКИ** с обогревом от - 45 до +75 °С – без ЖКИ, без обогрева от -55 до +75 °С – без ЖКИ с обогревом |
|
Пределы изменения атмосферного давления |
от 84,0 до 106,7 кПа |
|
Выходной сигнал |
внутренний протокол АО «Альбатрос», HART- интерфейс, цифровой интерфейс RS-485 (в формате протокола Modbus RTU), программируемый аналоговый (токовый) интерфейс (до 6 каналов). |
* По специальному заказу возможно изготовление приборов с расширенным диапазоном параметров
** Считывание данных с ЖКИ гарантируется при температуре окружающей среды более минус 30 °С
