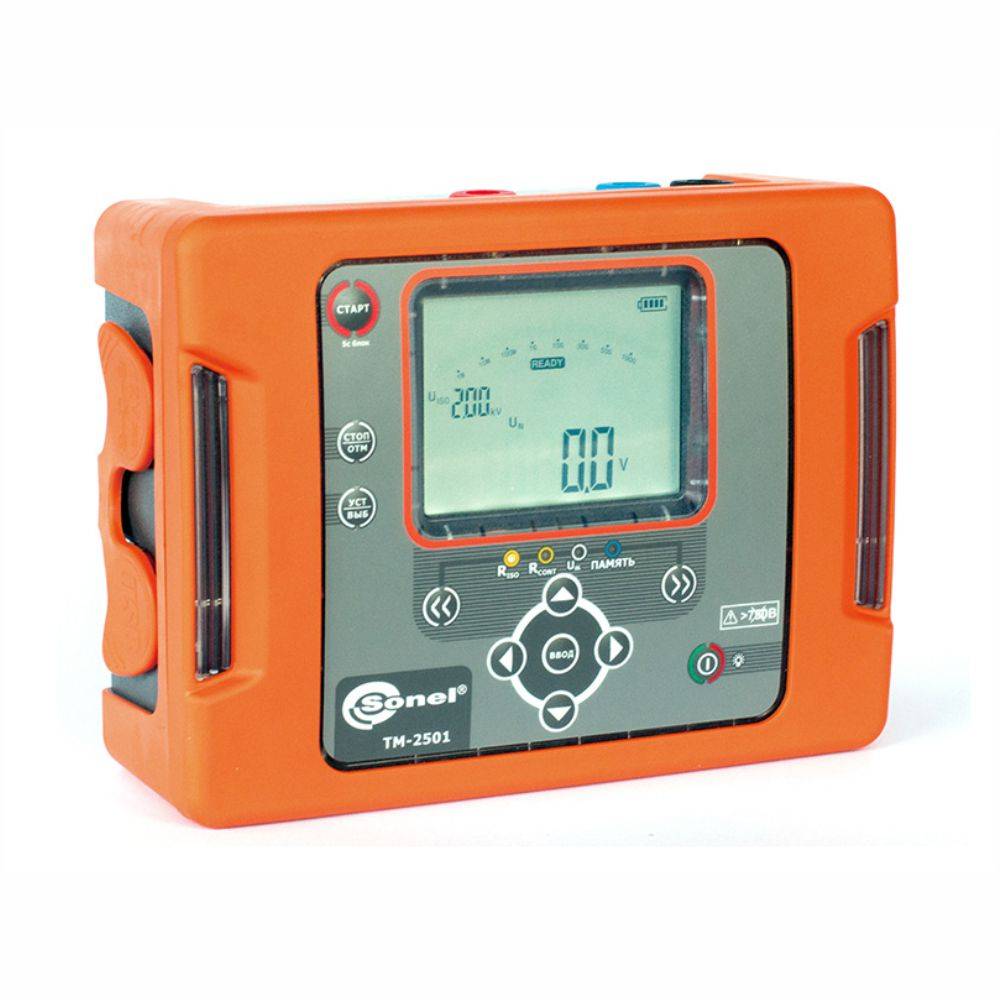

Измеритель параметров электроизоляции ТМ-2501
Описание

измерительное напряжение до 2500 В: установка произвольной величины 100...2500 В с шагом 100 В;
измерение сопротивления изоляции до 1000 ГОм (1 ТОм);
вычисление коэффициентов абсорбции и поляризации: установка трех интервалов времени;
индикация измеряемого сопротивления и тока утечки;

Измеритель параметров электроизоляции ТМ-2501

Основные характеристики мегаомметра ТМ-2501

  • измерительное напряжение до 2500 В: установка произвольной величины 100...2500 В с шагом 100 В;
  • измерение сопротивления изоляции до 1000 ГОм (1 ТОм);
  • вычисление коэффициентов абсорбции и поляризации: установка трех интервалов времени;
  • индикация измеряемого сопротивления и тока утечки;
  • автоматическая разрядка ёмкости измеряемого объекта после окончания измерения;
  • измерение сопротивления контактов и защитных проводников Rcont током 200 мА с разрешением 0,01 Ом (металлосвязь);
  • измерение напряжения переменного и постоянного тока до 750В;
  • работа прибора от внутреннего аккумулятора, сети 220В, автомобильной сети 12В ("прикуривателя") или внешнего аккумулятора;
  • сохранение результатов измерений в память и передача данных на ПК;
  • совместим с ПО Sonel Reader и СОНЭЛ Протоколы 2.0
  • рабочий диапазон температур от -20°C до +50°C

Назначение и область применения мегаомметра TM-2501

TM-2510 — цифровой мегаомметр, предназначенный для измерения сопротивления изоляции кабельных линий, проводов, обмоток трансформаторов, двигателей, других электро- и телекоммуникационных установок. Максимальное измерительное напряжение составляет 2500 В постоянного тока, а диапазон измеряемого сопротивления ограничен величиной в 1000 ГОм. Установка трех интервалов времени позволяет автоматически рассчитывать коэффициенты абсорбции (увлажненности) и поляризации (старения). В процессе измерения сопротивления изоляции прибор отображает величину тока утечки.

Прибор позволяет измерять сопротивление соединений заземлителей с заземляемыми элементами и сопротивление проводников уравнивания потенциалов током не менее 200 мА с разрешением 0,01 Ом.

Все результаты измерений можно сохранить в памяти прибора с последующей передачей данных на компьютер.

Отличительной особенностью TM-2501 является возможность работы при использования внешнего источника питания: либо сеть 220 В, либо автомобильная сеть 12 В (через Адаптер автомобильный (12В)), либо внешний аккумулятор с выходным напряжением 12 В. При этом измеритель оснащен встроенным аккумулятором NiMH 9,6 В, 2 А×ч, что позволяет работать автономно.

Измерение сопротивления изоляции мегаомметра TM-2501

Диапазон измерения согласно IEC 61557-2: RISOmin=UISOnom/IISOnom...1,000 ТОм (IISOnom=1 мА)

Измеритель параметров электроизоляции ТМ-2501



Диапазон

Разрешение

Основная погрешность

0,0...999,9 кОм 0,1 кОм ±(3% и. в. + 20 е. м. р.)
1,000...9,999 МОм 0,001 МОм
10,00...99,99 МОм 0,01 МОм
100,0...999,9 МОм 0,1 МОм
1,000...9,999 ГОм 0,001 ГОм
10,00...99,99 ГОм 0,01 ГОм
100,0...999,9 ГОм 0,1 ГОм

Превышение диапазона сигнализируется отображением >xxxx ГОм (где xxxx - это предельное значение для выбранного диапазона).

Ориентировочные максимальные значения измеряемого сопротивления в зависимости от напряжения измерения приведены в таблице ниже. Для других напряжений пределы диапазона можно рассчитать по формуле, приведенной ниже.

Диапазон

Разрешение

до 100 В 50 ГОм
200...400 В 100 ГОм
500...900 В 250 ГОм
1000...2400 В 500 ГОм
2500 В 1000 ГОм

Внимание: Для значения сопротивления изоляции ниже RISOmin - не определяется точность измерения по причине работы прибора с ограничением тока преобразователя в соответствии с формулой:


где: RISOmin - минимальное активное сопротивление электроизоляции, измеряемое без ограничения тока преобразователя UISOnom - номинальное напряжение измерения IISOmax - максимальный ток преобразователя (1 мА)

Низковольтное измерение сопротивления мегаомметра TM-2501

Измерение переходных сопротивлений контактов и проводников током не менее ±200 мА

Диапазон измерения согласно IEC 61557-4: 0,10...999 Ом

Диапазон

Разрешение

Основная погрешность

0,00...19,99 Ом 0,01 Ом ±(2% и.в. + 3 е.м.р.)
20,0...199,9 Ом 0,1 Ом
200...999 Ом 1 Ом ±(4% и.в. + 3 е.м.р.)
  •
  • Напряжение на разомкнутых измерительных проводниках: 4…24 В
  • Выходной ток при R<2 Ом: мин. 200 мA
  • Компенсация сопротивления измерительных проводников
  • Измерение двунаправленным током

Дополнительные технические характеристики

Класс изоляции двойная, согласно PN-EN 61010-1 и IEC 61557
Категория безопасности IV 600В (III 1000В) по PN-EN 61010-1
Степень защиты корпуса согласно PN-EN 60529 IP65
Питание измерителя пакет аккумуляторов SONEL NiMH 9,6В, 2 А×ч
Габаритные размеры 200×150×75 мм
Масса измерителя около 0,9 кг
Температура хранения –20...+60° C
Рабочая температура -20...+50° C
Память результатов измерений 990 ячеек, 11880 результатов
Интерфейс USB
